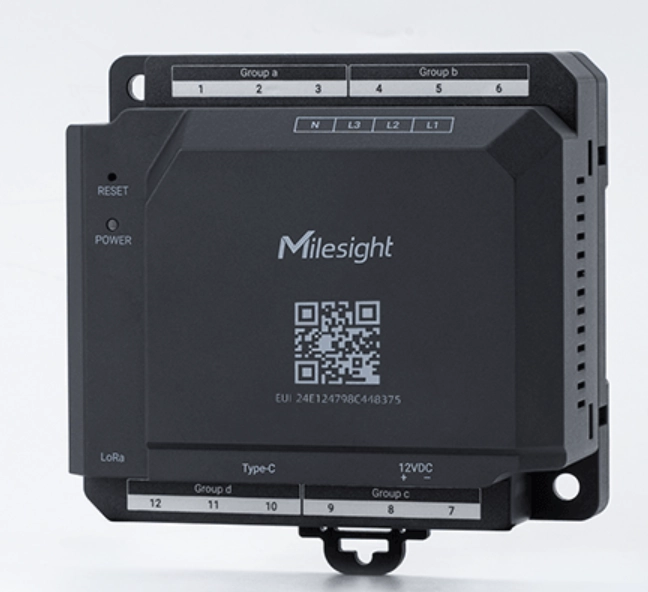

12-kanałowy monitor energii elektrycznej LoRaWAN
Kod producenta:
Kod produktu: CTH01-868M
Kod kreskowy:
Kod 39:
ISBN:
Milesight CTH01-868M to 12-kanałowy koncentrator do monitorowania energii elektrycznej i jakości zasilania w instalacjach jedno- i trójfazowych. Jedno urządzenie może monitorować do 12 obwodów jednofazowych lub 4 obwodów trójfazowych, mierząc m.in. napięcie i prąd RMS, moc czynną, bierną i pozorną, energię importowaną i eksportowaną, współczynnik mocy, THDv, THDi oraz niezrównoważenie napięć.
CTH01-868M komunikuje się przez LoRaWAN EU868 Class C i obsługuje przekładniki prądowe do 1000 A oraz cewki Rogowskiego do 4000 A. Pomiar napięcia obejmuje zakres 100–500 V AC, a próbkowanie 6–8 kHz umożliwia zaawansowaną analizę parametrów sieci. Konfiguracja odbywa się bezprzewodowo przez Bluetooth i aplikację Milesight ToolBox.
Koszty dostawy wybranego produktu
-
Kurier DHL 29,00 zł
-
DHL Paczkomat 29,00 zł
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Opis
Koszty dostawy
Produkty powiązane
CTH01 — 12-kanałowy hub do monitorowania energii i jakości zasilania
Milesight CTH01-868M to zaawansowany koncentrator pomiarowy przeznaczony do monitorowania wielu obwodów elektrycznych za pomocą jednego kompaktowego urządzenia.
CTH01 jednocześnie obsługuje 12 kanałów prądowych oraz 3 kanały napięciowe, umożliwiając pomiar instalacji jednofazowych, trójfazowych oraz konfiguracji mieszanych.
Urządzenie mierzy nie tylko podstawowe zużycie energii, ale również parametry jakości zasilania, takie jak harmoniczne, współczynnik mocy i niezrównoważenie napięć.
12 obwodów, pomiar do 4000 A i analiza jakości energii
12 kanałów
Jedno urządzenie może monitorować do 12 obwodów jednofazowych lub 4 obwodów trójfazowych.
Do 4000 A
Obsługa przekładników split-core CT oraz cewek Rogowskiego pozwala dopasować zakres pomiarowy do instalacji.
6–8 kHz
Wysoka częstotliwość próbkowania umożliwia analizę parametrów jakości zasilania.
Monitoring instalacji komercyjnych i przemysłowych
Jeden koncentrator dla wielu obwodów
CTH01 posiada 12 niezależnych kanałów pomiaru prądu. Mogą one zostać skonfigurowane dla różnych typów instalacji.
Urządzenie może obsługiwać do 12 obwodów jednofazowych, do 4 obwodów trójfazowych albo jednocześnie obwody jedno- i trójfazowe.

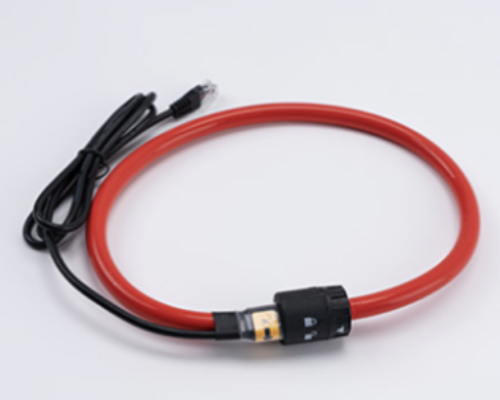

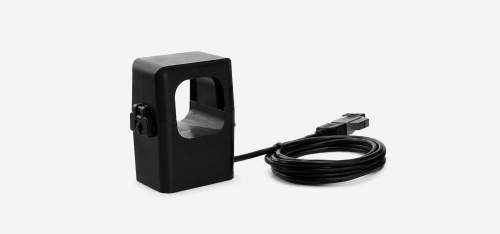

Split-core CT i cewki Rogowskiego do 4000 A
Do kanałów RJ11 można podłączać kompatybilne przekładniki prądowe split-core oraz cewki Rogowskiego.
Pozwala to dobrać zakres pomiarowy niezależnie do charakterystyki monitorowanego obwodu i stosować jeden koncentrator w instalacjach o zróżnicowanych obciążeniach.
Przekładniki prądowe i cewki Rogowskiego są dobierane odpowiednio do instalacji.
Monitoring napięcia od 100 do 500 V AC
CTH01 mierzy rzeczywiste napięcie instalacji, dzięki czemu obliczenia mocy i energii nie muszą opierać się na stałej, założonej wartości napięcia.
Napięcie może być podłączone bezpośrednio do terminali urządzenia lub mierzone za pomocą opcjonalnych magnetycznych sond napięciowych.
Pełny obraz zużycia i jakości energii
THD, niezrównoważenie faz i współczynnik mocy
CTH01 pozwala analizować parametry, których nie zapewniają podstawowe mierniki zużycia energii.
Monitoring harmonicznych i niezrównoważenia napięć może pomagać wykrywać nieprawidłowości instalacji, przeciążenia i warunki niekorzystne dla urządzeń.
Pomiar energii zgodny z IEC 62053
Opcjonalny zewnętrzny czujnik NTC
Do portu USB-C urządzenia można podłączyć zewnętrzny czujnik temperatury przewodu.
Pomiar temperatury może wspierać monitoring obciążonych połączeń i wczesne wykrywanie niepożądanego wzrostu temperatury.
Automatyczne wykrywanie nieprawidłowych warunków
Threshold Alarm
Konfigurowalne alarmy po przekroczeniu ustawionych wartości.
Out-of-Range
Sygnalizacja parametrów znajdujących się poza zakresem pracy.
Power Failure
Rejestracja zdarzeń związanych z utratą zasilania.
20 000 rekordów, 2000 alarmów i 12 miesięcy statystyk
Bluetooth i Milesight ToolBox
Konfiguracja CTH01 odbywa się bezprzewodowo przez Bluetooth z wykorzystaniem aplikacji Milesight ToolBox.
Umożliwia to konfigurację kanałów, odczyt parametrów oraz programową korektę kierunku przekładnika prądowego bez konieczności jego fizycznego przepinania.
Bezprzewodowa transmisja danych w trybie Class C
Wariant CTH01-868M wykorzystuje europejskie pasmo EU868 i może współpracować ze standardową infrastrukturą LoRaWAN.
Urządzenie pracuje w trybie Class C, co pozwala na wysoką dostępność komunikacji downlink podczas normalnej pracy.
Stałe zasilanie 12 V DC
CTH01 wymaga stałego zasilania 12 V DC. Maksymalny własny pobór mocy urządzenia wynosi 5,8 W.
Kompaktowy moduł do montażu w rozdzielnicy
DIN 35
Standardowy montaż na szynie DIN 35 mm ułatwia instalację w rozdzielnicy.
49,3 mm
Wąska obudowa ogranicza ilość zajmowanego miejsca w szafie.
UL94 V0
Obudowa ABS + PC wykonana jest z materiału trudnopalnego.
Praca w rozdzielnicach i środowisku przemysłowym
Najważniejsze parametry CTH01-868M
* Maksymalny zakres pomiaru prądu zależy od zastosowanego przekładnika CT lub cewki Rogowskiego. Pomiar temperatury wymaga zewnętrznego czujnika NTC.
CTH01 w systemie monitoringu energii
Dane dotyczące zużycia energii, obciążenia i jakości zasilania mogą być bezprzewodowo przekazywane do centralnego systemu monitoringu.
-
