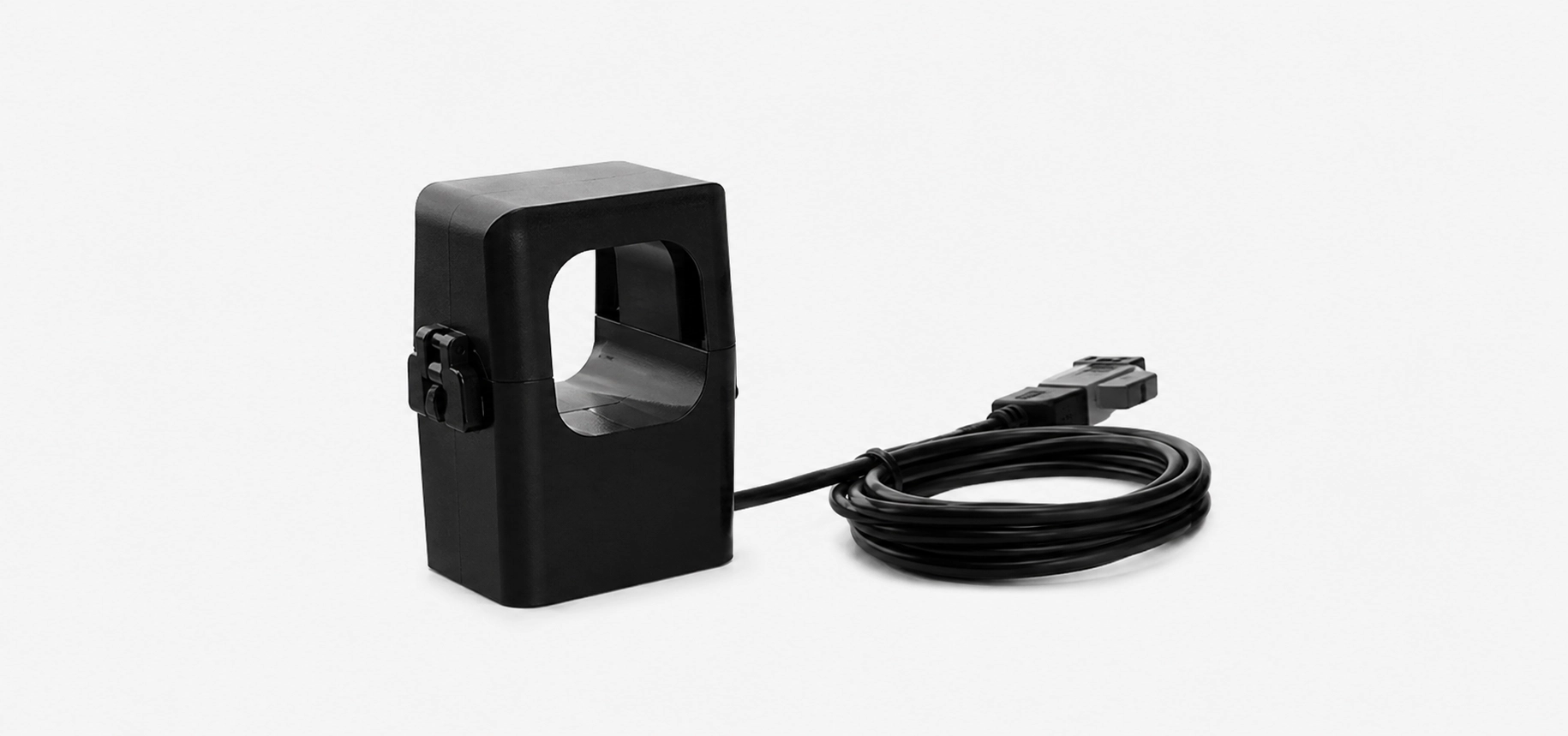

Dzielony przekładnik prądowy RCT-RJ11 (0-500A) do CTH01

RCT-500 jest jednym z wariantów przekładników RCT-RJ11 przeznaczonych do koncentratora CTH01.

Wersja 500 A została zaprojektowana do monitorowania obwodów, dla których mniejsze przekładniki 100 A lub 300 A nie zapewniają wystarczającego zakresu.

Otwierany rdzeń przekładnika pozwala objąć istniejący przewód bez prowadzenia go przez zamknięty otwór transformatora.

Rozwiązanie znacząco upraszcza modernizację istniejących rozdzielnic oraz rozbudowę systemu monitorowania energii.

Przekładnik jest instalowany bezpośrednio na monitorowanym przewodzie zgodnie z kierunkiem przepływu prądu wymaganym przez system pomiarowy.

Każdy przekładnik RCT-500 jest podłączany do jednego kanału prądowego CTH01.

Oznacza to, że liczba wymaganych przekładników zależy od liczby przewodów lub faz, które mają być monitorowane.

Przykładowo dla klasycznego pomiaru trójfazowego stosuje się osobny przekładnik dla każdej monitorowanej fazy.

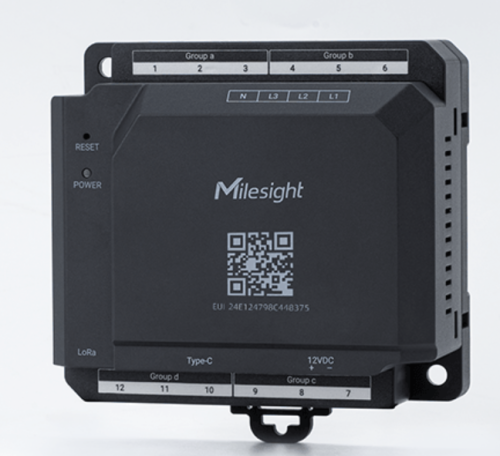

RCT-500 jest akcesorium przeznaczonym do Milesight CTH01 Smart Power Monitor Hub.

CTH01 posiada 12 wejść prądowych RJ11 i pozwala monitorować do 12 obwodów jednofazowych lub do 4 obwodów trójfazowych.

Poszczególne kanały mogą współpracować z przekładnikami o różnych zakresach, w tym 100 A, 300 A, 500 A i 1000 A.

Przekładnik wyposażony jest w przewód zakończony złączem RJ11.

Wtyk jest podłączany bezpośrednio do wybranego kanału pomiarowego CTH01, ograniczając liczbę połączeń wykonywanych ręcznie podczas instalacji.

RCT-500 odpowiada za pomiar prądu płynącego przez monitorowany przewód, natomiast obliczenia parametrów elektrycznych realizowane są przez CTH01.

W połączeniu z pomiarem napięcia CTH01 może analizować m.in. prąd RMS, moc czynną, bierną i pozorną, energię, współczynnik mocy oraz parametry jakości energii.

Wariant RCT-500 posiada otwór na przewód o średnicy 36,6 mm.

Przed doborem przekładnika należy zweryfikować zarówno maksymalny prąd obwodu, jak i fizyczną średnicę monitorowanego przewodu.
