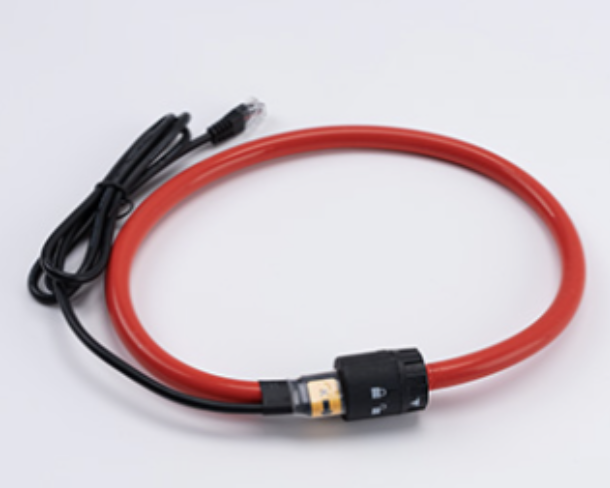

RRC-RJ11 Cewka Rogowskiego

RRC-RJ11 jest przeznaczona do pomiaru wysokich wartości prądu w instalacjach, w których zakres klasycznych przekładników prądowych 100 A, 300 A, 500 A lub 1000 A jest niewystarczający.

Konstrukcja cewki Rogowskiego umożliwia objęcie dużych i nieregularnych przewodników, w tym przewodów zasilających oraz szyn prądowych.

Otwór o średnicy 150 mm zapewnia znacznie większą przestrzeń instalacyjną niż klasyczne przekładniki prądowe dostępne dla CTH01.

RRC-RJ11 została zaprojektowana jako akcesorium pomiarowe dla Milesight CTH01 Smart Power Monitor Hub.

CTH01 posiada 12 kanałów pomiaru prądu z interfejsem RJ11 i obsługuje zarówno klasyczne przekładniki prądowe, jak i cewki Rogowskiego.

Po podłączeniu czujnika koncentrator wykorzystuje jego pomiar do obliczania parametrów energetycznych monitorowanego obwodu.

W połączeniu z CTH01 pomiar prądu z RRC-RJ11 może być wykorzystywany do analizy między innymi prądu RMS, mocy, energii oraz współczynnika mocy.

CTH01 obsługuje również analizę parametrów jakości energii, takich jak THDi, oraz pomiary aktywnej, reaktywnej i pozornej mocy i energii.

CTH01 umożliwia niezależne wykorzystanie 12 kanałów prądowych lub grupowanie ich w obwody trójfazowe.

Przekładniki prądowe i cewki Rogowskiego mogą być stosowane w jednym CTH01, jednak w obrębie jednej grupy pomiarowej należy zachować ten sam typ sensora.

Otwierana i elastyczna konstrukcja cewki pozwala objąć mierzony przewód bez jego przecinania lub prowadzenia przez zamknięty rdzeń przekładnika.

Podczas montażu należy zachować prawidłowy kierunek pomiaru i właściwie umieścić przewodnik wewnątrz pętli.

CTH01 umożliwia programową korektę kierunku pomiaru, co ułatwia usunięcie błędu polaryzacji bez ponownego przekładania sensora.
