Bramka LoRaWAN Gateway z GSM/LTE

UG56 posiada 8-kanałowy koncentrator LoRaWAN® pracujący w trybie half-duplex.

Według aktualnej specyfikacji producenta bramka może obsługiwać około 2000 urządzeń Class A/B/C przy interwale uplink wynoszącym około 10 minut.

Czułość odbiornika osiąga −140 dBm przy 292 bps, natomiast maksymalna moc transmisji wynosi 27 dBm.

Wariant 868M obsługuje plany częstotliwości IN865, EU868 oraz RU864.

W instalacjach realizowanych w Polsce właściwym planem częstotliwości jest EU868.

UG56 posiada 1 zewnętrzne złącze SMA Female o impedancji 50 Ω przeznaczone dla anteny LoRaWAN®.

Pozwala to dobrać antenę do konkretnego obiektu i wymaganej charakterystyki pokrycia radiowego.

Milesight oferuje dla UG56 zarówno kompaktową antenę magnetyczną, jak i anteny zewnętrzne GA01 o długości 60 lub 130 cm.

UG56 posiada wbudowany LoRaWAN® Network Server, dzięki czemu może samodzielnie zarządzać urządzeniami końcowymi.

Wbudowana biblioteka kodeków obsługuje urządzenia Milesight, a użytkownik może również tworzyć własne kodeki dla urządzeń innych producentów.

Pozwala to dekodować dane i przekazywać gotowe wartości bezpośrednio do platformy nadrzędnej.

Funkcja Gateway Fleet umożliwia wykorzystanie jednej bramki jako Network Servera dla innych kompatybilnych bramek Milesight.

Pozostałe urządzenia mogą działać jako bramki agentowe rozszerzające obszar pokrycia LoRaWAN®, bez konieczności utrzymywania oddzielnego Network Servera dla każdego punktu.

Noise Analyzer umożliwia analizę poziomu zakłóceń radiowych i pomaga dobrać odpowiednie kanały LoRaWAN®.

Packet Filter pozwala filtrować pakiety za pomocą białych i czarnych list, natomiast Data Retransmission umożliwia ponowne przesłanie danych po przywróceniu połączenia sieciowego.

Wbudowany Network Server obsługuje również Multicast oraz FUOTA dla kompatybilnych urządzeń końcowych.

Dane z urządzeń LoRaWAN® mogą być przekazywane do systemów nadrzędnych poprzez MQTT(S) oraz HTTP(S).

UG56 obsługuje również BACnet/IP, BACnet/SC, Modbus TCP oraz Modbus RTU over TCP.

Dzięki temu bramka może pełnić funkcję warstwy integracyjnej pomiędzy bezprzewodowymi urządzeniami IoT a BMS, PLC, SCADA lub platformą chmurową.

Wariant UG56-L08GL-868M jest wyposażony w opcjonalny interfejs komunikacji komórkowej 4G LTE.

Milesight wprowadził model L08GL jako aktualny wariant zastępujący starsze wykonania UG56-L04EU i UG56-L04AU.

Modem posiada osobne złącze antenowe SMA Female 50 Ω oraz gniazdo Mini SIM 2FF.

UG56 posiada 1 port RJ45 10/100Base-T.

Interfejs obsługuje Auto MDI/MDIX, automatyczne wykrywanie prędkości oraz pracę Full/Half Duplex.

Port pełni również funkcję IEEE 802.3af PoE PD, umożliwiając przesyłanie danych i zasilanie jednym przewodem Ethernet.

Bramka posiada Wi-Fi IEEE 802.11b/g/n 2,4 GHz z anteną wewnętrzną.

Interfejs może działać jako Access Point lub Client, dzięki czemu może służyć zarówno do lokalnej konfiguracji, jak i jako dodatkowe połączenie sieciowe.

W trybie Client obsługiwane są również mechanizmy WPA/WPA2 Enterprise.

UG56 obsługuje mechanizm WAN Failover.

Ethernet, Wi-Fi i 4G LTE mogą być wykorzystywane jako niezależne kanały komunikacji zgodnie z konfiguracją instalacji.

W przypadku utraty podstawowego połączenia bramka może przełączyć komunikację na skonfigurowane łącze zapasowe.

UG56 wykorzystuje 64-bitowy, czterordzeniowy procesor ARM Cortex-A35 1,3 GHz.

Do dyspozycji jest 512 MB DDR3 RAM, 8 GB pamięci eMMC oraz wewnętrzne gniazdo Micro SD.

Obsługa Node-RED i Python SDK umożliwia tworzenie własnych przepływów, lokalne przetwarzanie danych oraz dodatkowe integracje bezpośrednio na bramce.

UG56 obsługuje OpenVPN, IPsec, PPTP, L2TP, GRE, DMVPN oraz WireGuard.

Wbudowany firewall zapewnia Access Control, DMZ, Port Mapping/DNAT, MAC Binding oraz filtrowanie adresów IP i domen.

Urządzenie obsługuje również wielopoziomowe uprawnienia użytkowników i zabezpieczone protokoły administracyjne.

Konfiguracja i diagnostyka mogą odbywać się poprzez Web, CLI przez SSH/Telnet, SMS, SNMP, HTTP API oraz MQTT API.

Zdalne zarządzanie i aktualizacje urządzenia obsługują Milesight Development Platform oraz DeviceHub.

Wśród narzędzi diagnostycznych znajdują się Ping, Traceroute, Tcpdump, QXDM oraz Log Server.

UG56 może być zasilany przez IEEE 802.3af PoE za pośrednictwem portu Ethernet.

Alternatywnie urządzenie może korzystać z portu USB Type-C 5 V / 2 A, który służy również jako port konsoli.

Typowy pobór mocy wynosi około 1,8 W, a maksymalny 6,9 W.

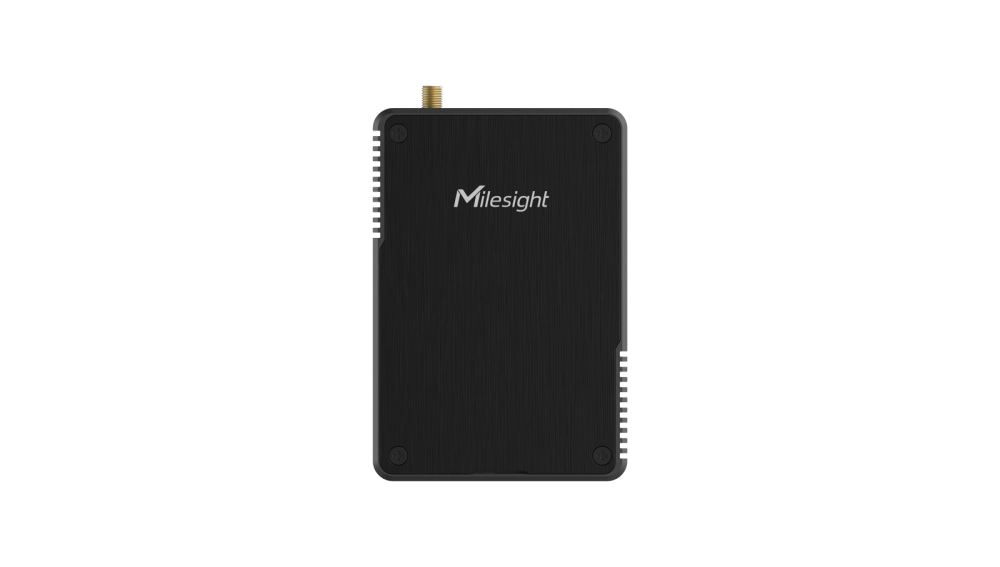

UG56 posiada metalową obudowę w kolorze czarnym o stopniu ochrony IP30.

Wymiary urządzenia wynoszą 110 × 75 × 24 mm, a masa około 186 g.

Bramka może być ustawiona na powierzchni lub zamontowana na ścianie. Nowsze wersje sprzętowe obsługują również montaż na szynie DIN.
