Czujnik magnetyczny (do TS30X)

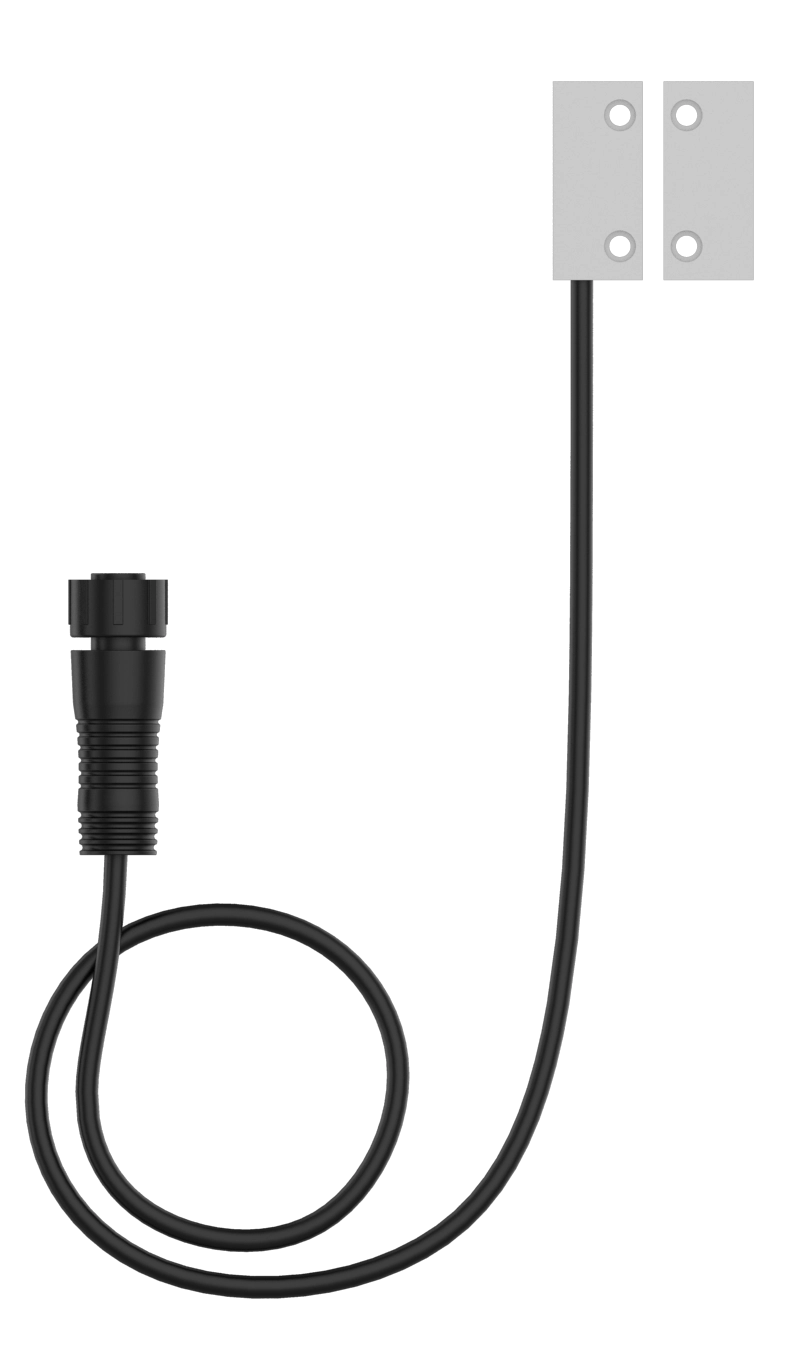

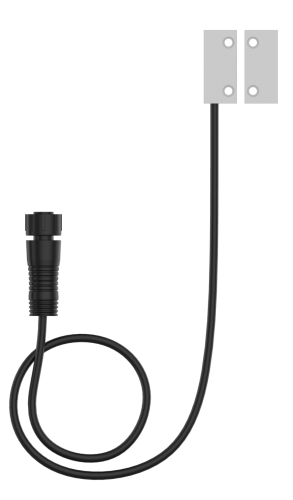

SS21 PN03-150 składa się z dwóch współpracujących elementów magnetycznych.

Jeden element montowany jest na części nieruchomej, np. ramie, a drugi na drzwiach lub pokrywie. Zmiana odległości pomiędzy nimi pozwala określić stan monitorowanego elementu.

Dokumentacja TS30x koduje stan czujnika jako closed lub open, dzięki czemu informacja może być rejestrowana i przesyłana razem z pozostałymi danymi urządzenia.

Szczegółowy datasheet Milesight określa zakres detekcji SS21 jako 20–30 mm.

Aktualna strona akcesoriów producenta podaje maksymalną odległość wykrywania 3 cm.

Podczas instalacji dwa elementy powinny zostać ustawione względem siebie w sposób zapewniający prawidłowe rozpoznawanie stanu zamkniętego.

Czujnik wykorzystuje dwa niewielkie elementy magnetyczne.

Każdy z nich ma wymiary około 31 × 14 × 7,5 mm, dzięki czemu SS21 może być instalowany na drzwiach i pokrywach bez zajmowania dużej przestrzeni.

SS21 PN03-150 jest wyposażony w przewód o długości 1,5 m.

Pozwala to zamontować kontaktron bezpośrednio na monitorowanych drzwiach lub pokrywie, podczas gdy TS301 albo TS302 może znajdować się w bardziej dogodnym miejscu.

Milesight przewiduje dwa podstawowe sposoby montażu SS21 PN03-150.

Elementy mogą zostać przymocowane za pomocą śrub do powierzchni montażowej albo przy użyciu taśmy 3M.

Ułatwia to dopasowanie sposobu instalacji do konstrukcji drzwi, pokrywy lub monitorowanej obudowy.

Milesight TS301 posiada jeden port czujnika.

Port może obsługiwać sondę PT100 albo magnetyczny czujnik SS21.

Oznacza to, że przy zastosowaniu SS21 z TS301 pojedynczy port jest wykorzystywany do monitorowania stanu otwarcia.

TS302 posiada dwa niezależne porty czujników.

Producent przewiduje konfigurację, w której jeden port obsługuje sondę PT100, a drugi SS21 Magnetic Contact Switch Sensor.

Pozwala to jednocześnie rejestrować temperaturę oraz informację o otwarciu lub zamknięciu drzwi, co jest szczególnie użyteczne w monitoringu chłodni i urządzeń chłodniczych.

Połączenie SS21 z TS302 pozwala zestawić zmianę temperatury ze stanem monitorowanych drzwi.

W praktyce pozwala to łatwiej określić, czy chwilowy wzrost temperatury mógł być związany z otwarciem chłodni, lodówki lub zamrażarki.

Historia zdarzeń może być następnie wykorzystana przez system nadrzędny do analizy warunków pracy instalacji.

Aktualna strona akcesoriów Milesight wskazuje dla SS21 PN03-150 kompatybilność z TS301 oraz TS302.

W przeciwieństwie do części sond temperatury SP11 producent nie wymienia TS602 jako urządzenia kompatybilnego z SS21.
