Tester terenowy Milesight

FT101 umożliwia bieżącą ocenę jakości komunikacji pomiędzy urządzeniem końcowym a bramką LoRaWAN®.

Podczas testu można analizować między innymi RSSI, SNR, liczbę pakietów uplink, pakiety potwierdzone oraz procent utraconych pakietów.

Pozwala to nie tylko stwierdzić, czy połączenie istnieje, ale również ocenić jego jakość i pozostawiony margines radiowy przed wykonaniem właściwej instalacji.

Wersja FT101-868M jest przeznaczona przede wszystkim do pomiarów sieci pracujących w europejskim planie częstotliwości EU868.

Dla pasma 868 MHz maksymalna moc nadawcza testera wynosi 16 dBm, natomiast czułość odbiornika osiąga −137 dBm przy szerokości pasma 125 kHz i SF12.

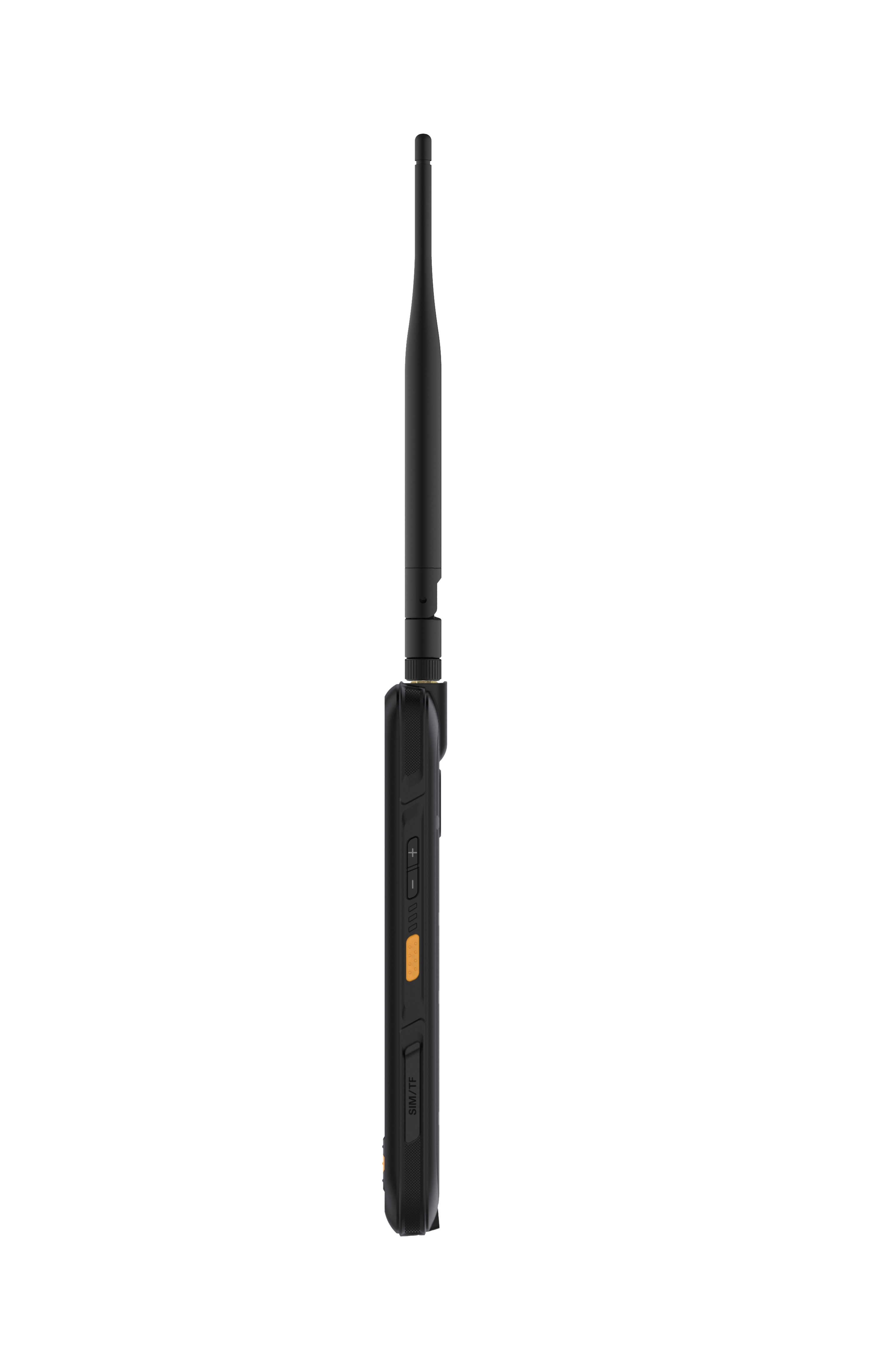

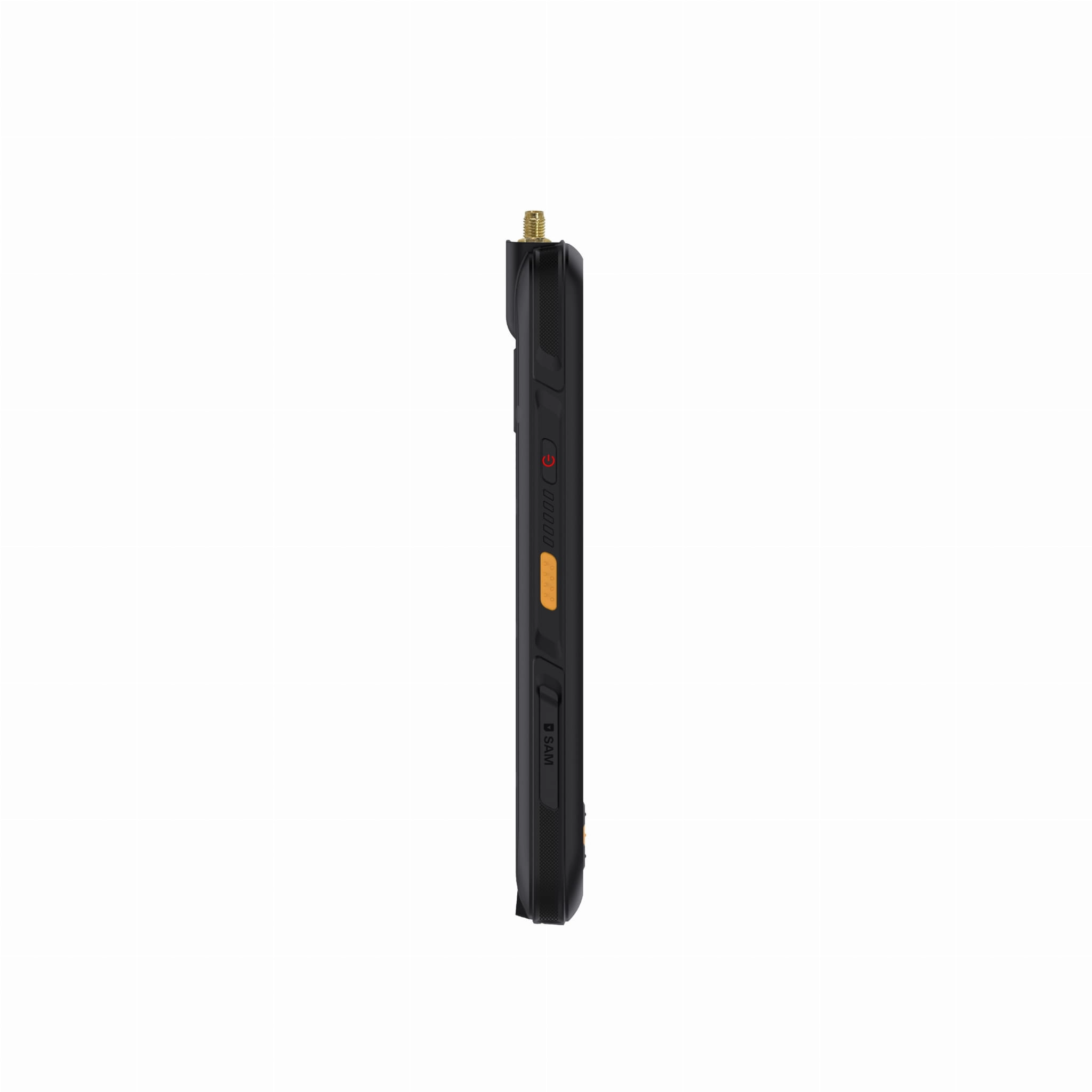

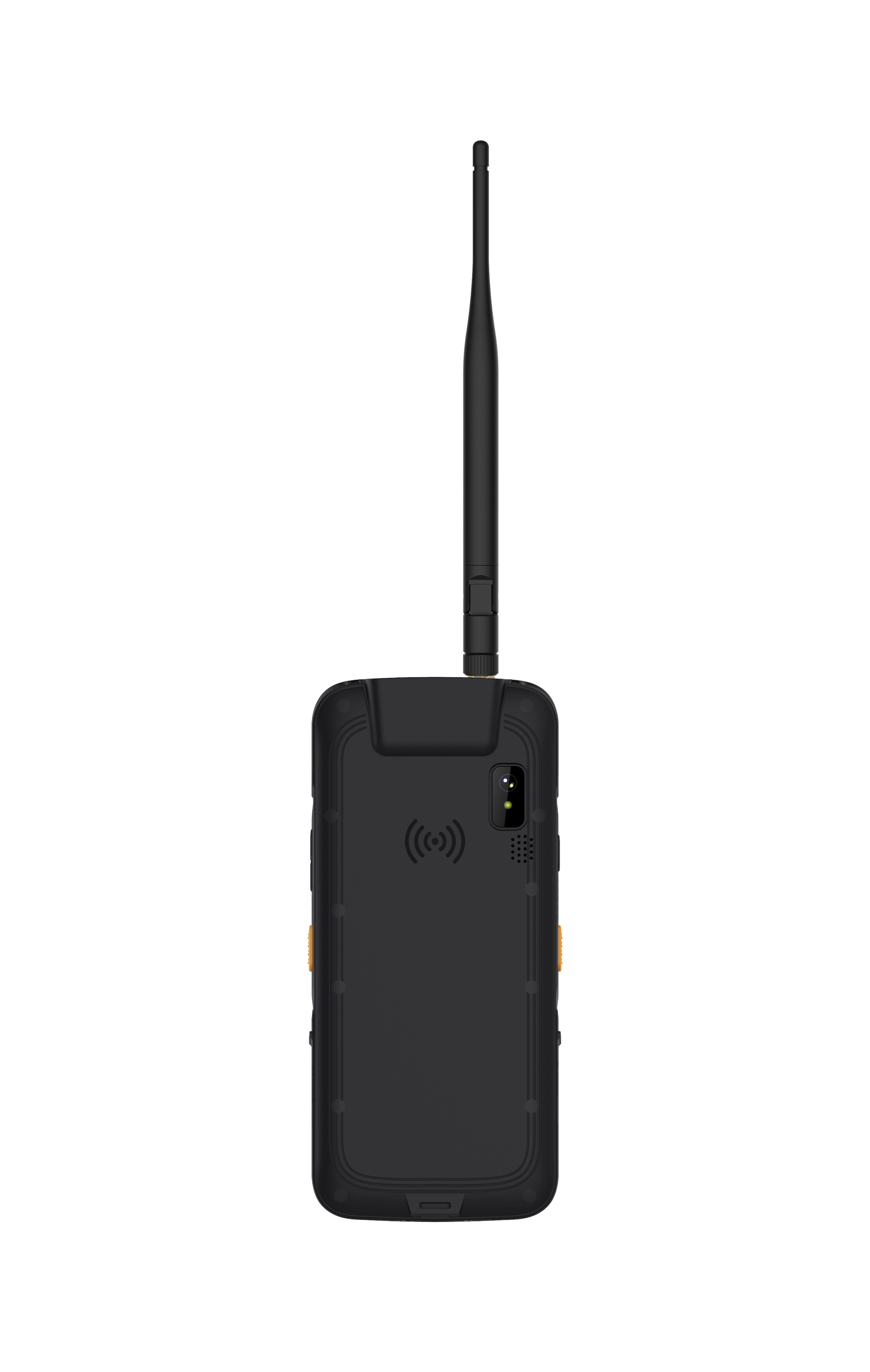

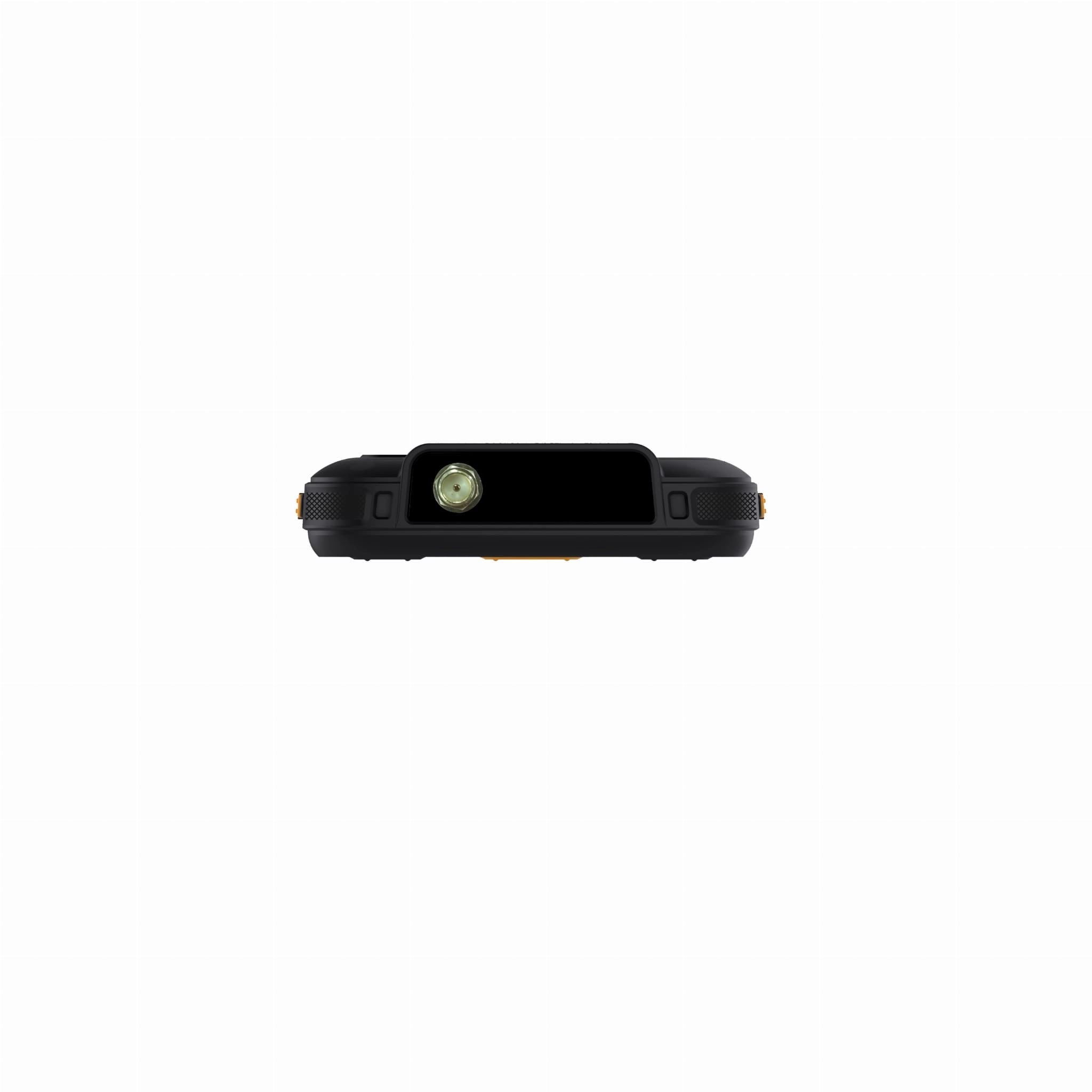

Antena jest podłączana poprzez standardowe złącze SMA. Konstrukcja FT101 umożliwia wymianę anteny i prowadzenie testów również dla innych obsługiwanych zakresów częstotliwości po zastosowaniu odpowiedniej anteny.

Tester pracuje zgodnie z protokołem LoRaWAN® V1.0.3 i może dołączać do sieci przy wykorzystaniu mechanizmu OTAA.

Tryb pracy odpowiada klasie Class A, dzięki czemu FT101 może zachowywać się podczas testów podobnie do typowego bateryjnego urządzenia końcowego LoRaWAN®.

FT101 może wysyłać pakiety przy różnych wartościach Spreading Factor, umożliwiając porównanie jakości połączenia dla poszczególnych ustawień LoRaWAN®.

Pozwala to określić, czy urządzenie będzie mogło stabilnie pracować z niższym SF zapewniającym krótszy czas transmisji, czy też konkretne miejsce wymaga zastosowania bardziej odpornego ustawienia radiowego.

Funkcja Noise Scan analizuje poziom szumu występującego na poszczególnych kanałach radiowych.

FT101 generuje raport pozwalający zidentyfikować kanały o podwyższonym poziomie zakłóceń i lepiej dobrać parametry sieci przed właściwym uruchomieniem instalacji.

Tryb Ping-Pong umożliwia wykorzystanie dwóch testerów FT101 do symulowania komunikacji pomiędzy bramką i urządzeniem końcowym.

Rozwiązanie pozwala przetestować transmisję uplink i downlink jeszcze przed instalacją docelowej infrastruktury i porównać potencjalne lokalizacje bramki lub sensorów.

Zintegrowany moduł lokalizacyjny obsługuje systemy GPS, GLONASS, BeiDou oraz Galileo.

Podczas pomiarów wykonywanych na zewnątrz tester może zapisywać długość i szerokość geograficzną razem z wynikami jakości sygnału.

Dzięki temu możliwe jest stworzenie dokumentacji z wielu punktów pomiarowych i porównanie zasięgu w różnych częściach obiektu lub terenu.

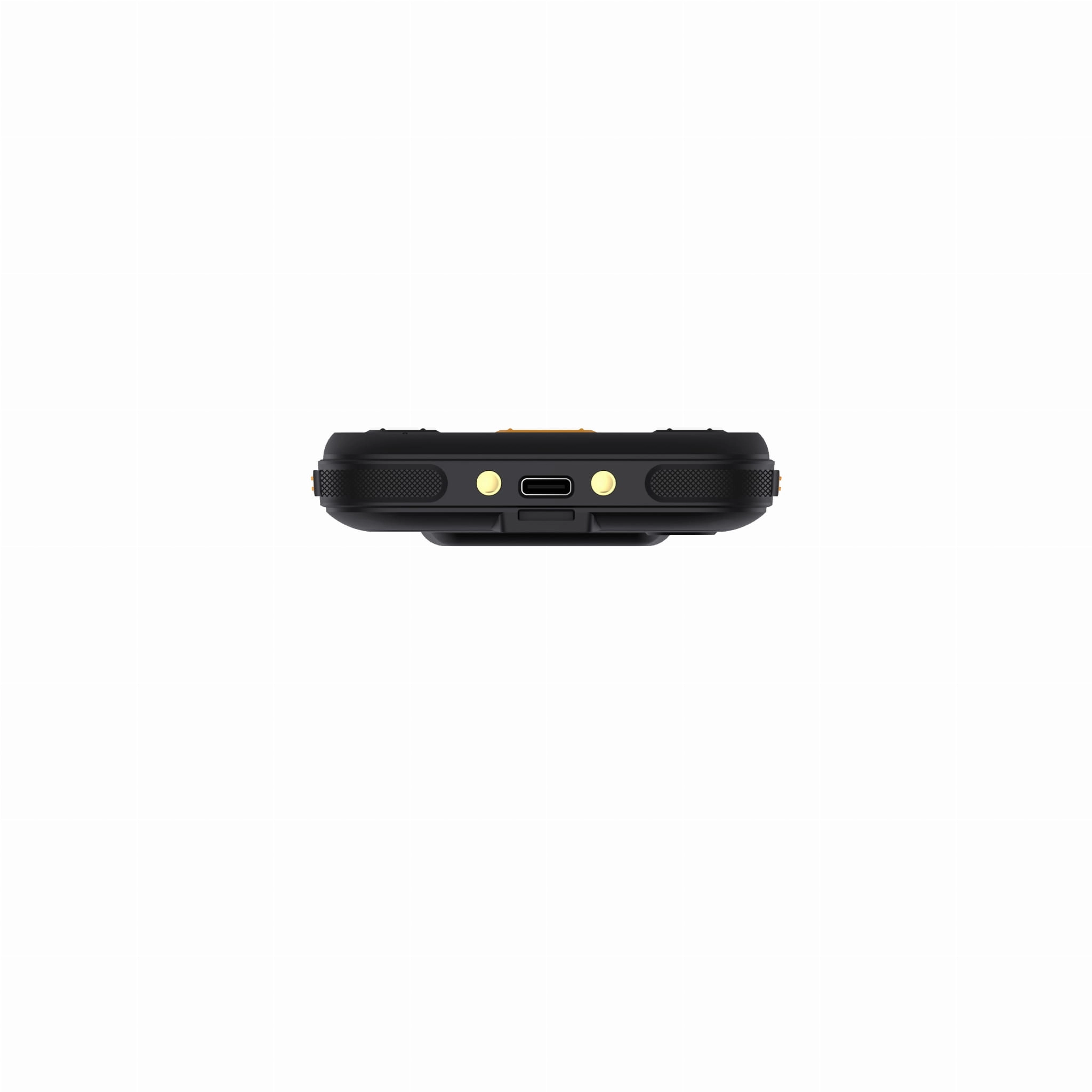

Wyniki wykonanych testów mogą zostać zapisane w urządzeniu, a następnie przeniesione do komputera za pomocą portu USB Type-C.

Raport może obejmować między innymi siłę sygnału, RSSI, SNR, liczbę pakietów, procent utraconych pakietów, lokalizację, Spreading Factor oraz moc transmisji.

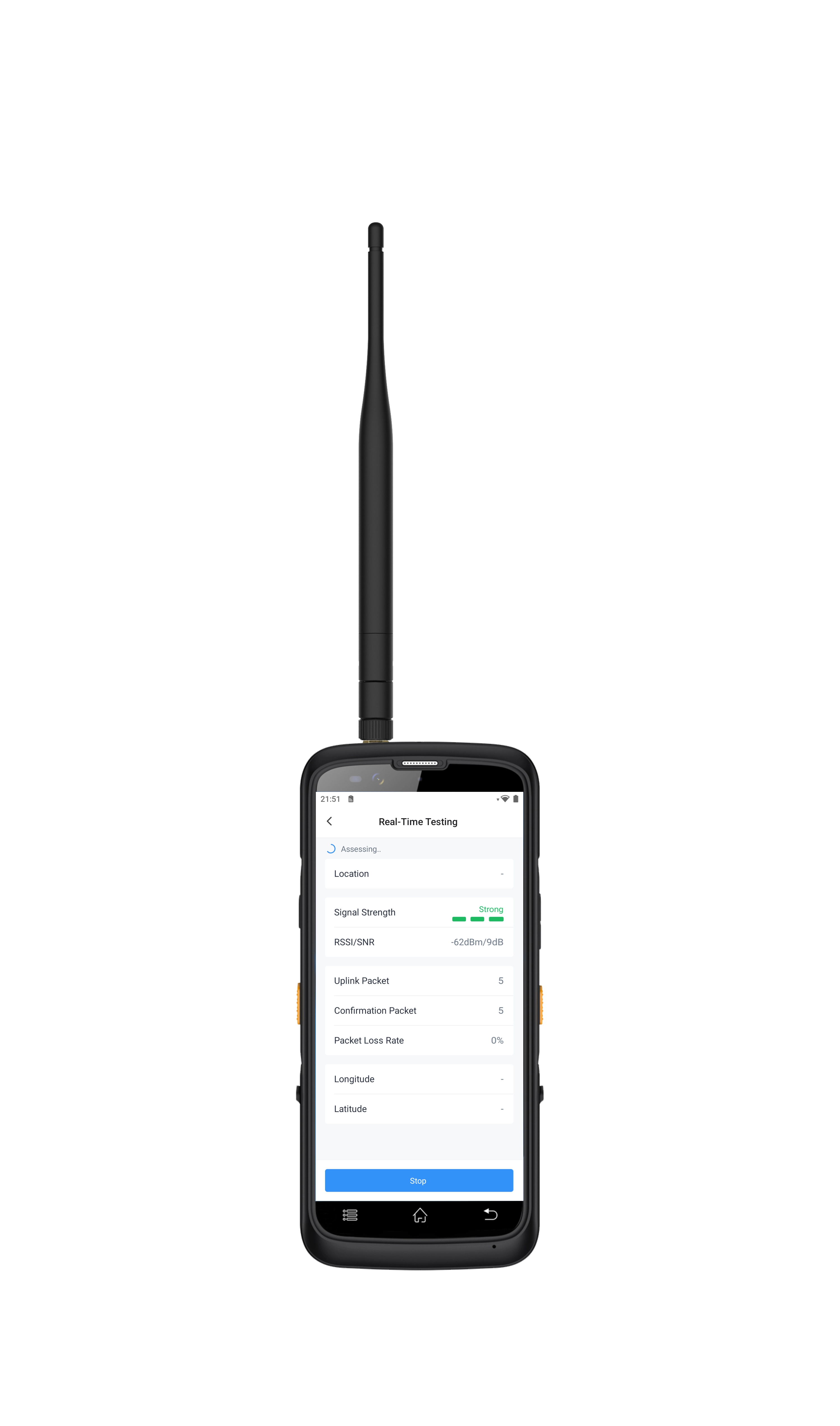

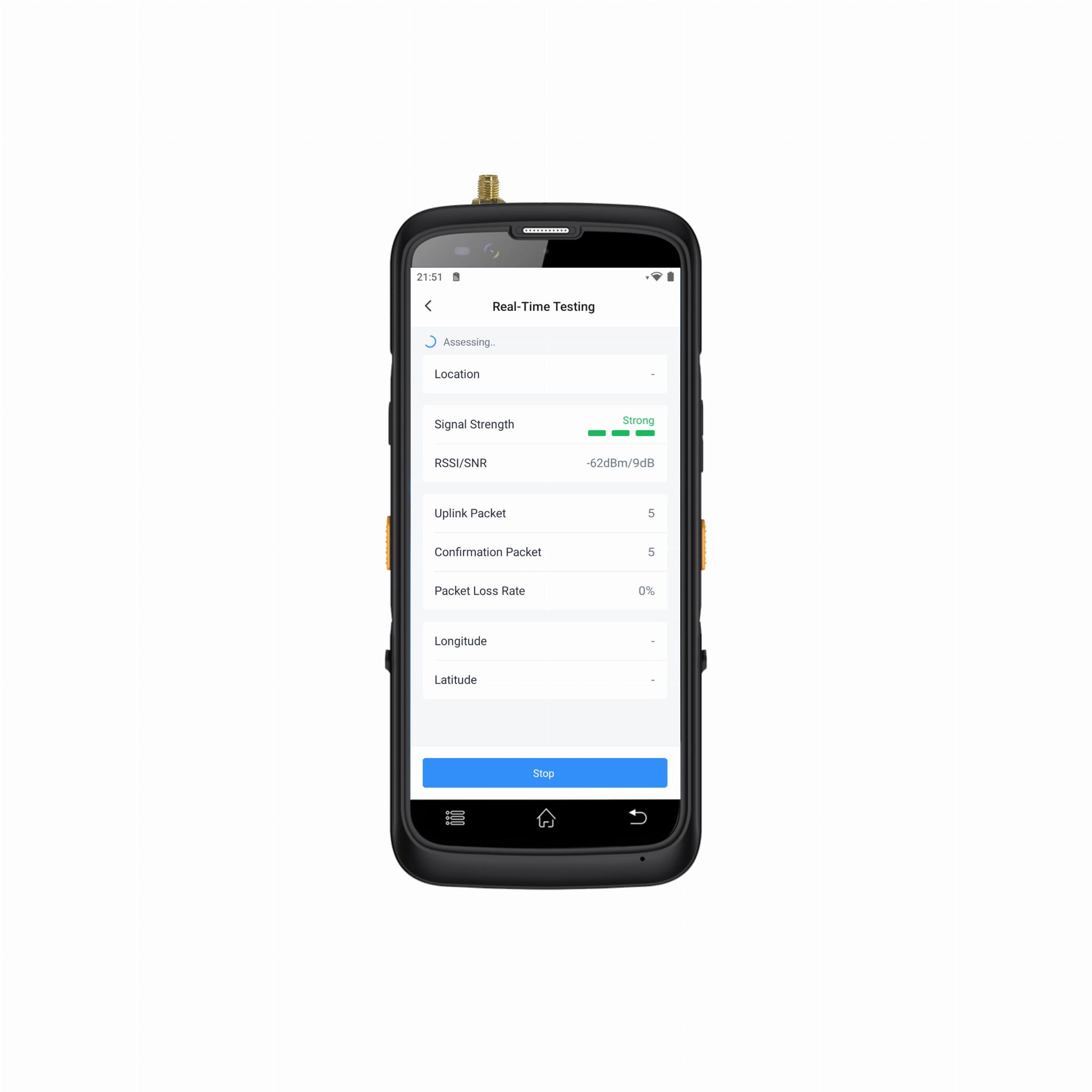

Duży dotykowy ekran LCD umożliwia prowadzenie pomiarów i analizowanie parametrów bez konieczności korzystania z dodatkowego komputera.

FT101 wykorzystuje ośmiordzeniowy procesor MediaTek MTK6762 2 GHz, 4 GB pamięci RAM oraz 64 GB pamięci wewnętrznej.

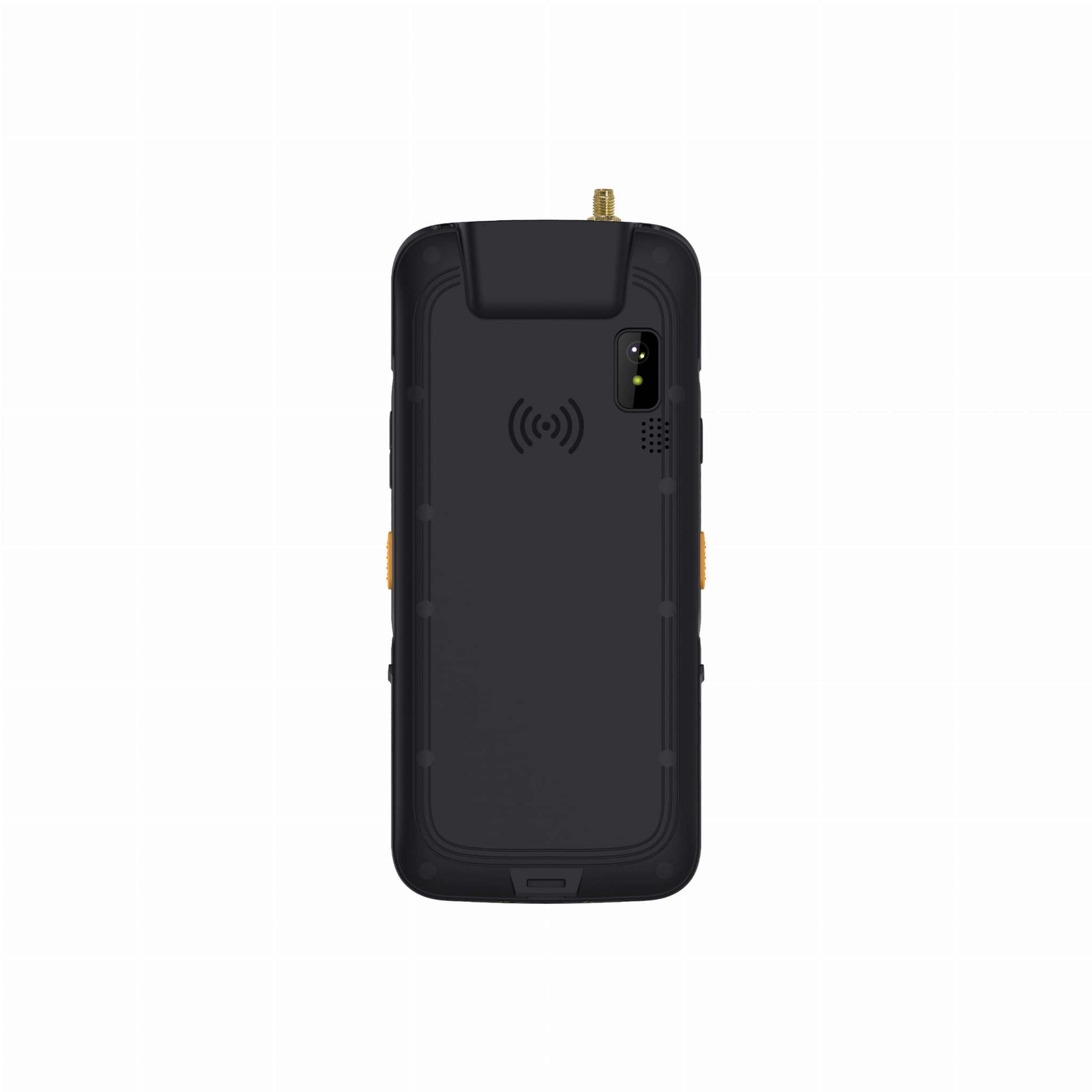

System operacyjny Android 12 umożliwia również instalację aplikacji Milesight ToolBox, dzięki czemu urządzenie może być wykorzystywane do konfiguracji kompatybilnych sensorów Milesight za pomocą NFC.

Dodatkowy slot microSD obsługuje karty pamięci o pojemności do 256 GB.

FT101 posiada wbudowany ładowalny akumulator 4,3 V / 4300 mAh.

Producent deklaruje około 8 godzin pracy podczas aktywnego testowania oraz ponad 300 godzin w trybie czuwania. Rzeczywisty czas zależy od warunków użytkowania.

Ładowanie może być realizowane przez port USB Type-C przy napięciu 5 V DC / 2 A.

FT101 został zaprojektowany jako przenośne urządzenie terenowe. Obudowa posiada stopień ochrony IP65.

Zakres temperatur pracy wynosi od −10 do +50°C, a dopuszczalna wilgotność względna sięga 95% bez kondensacji.

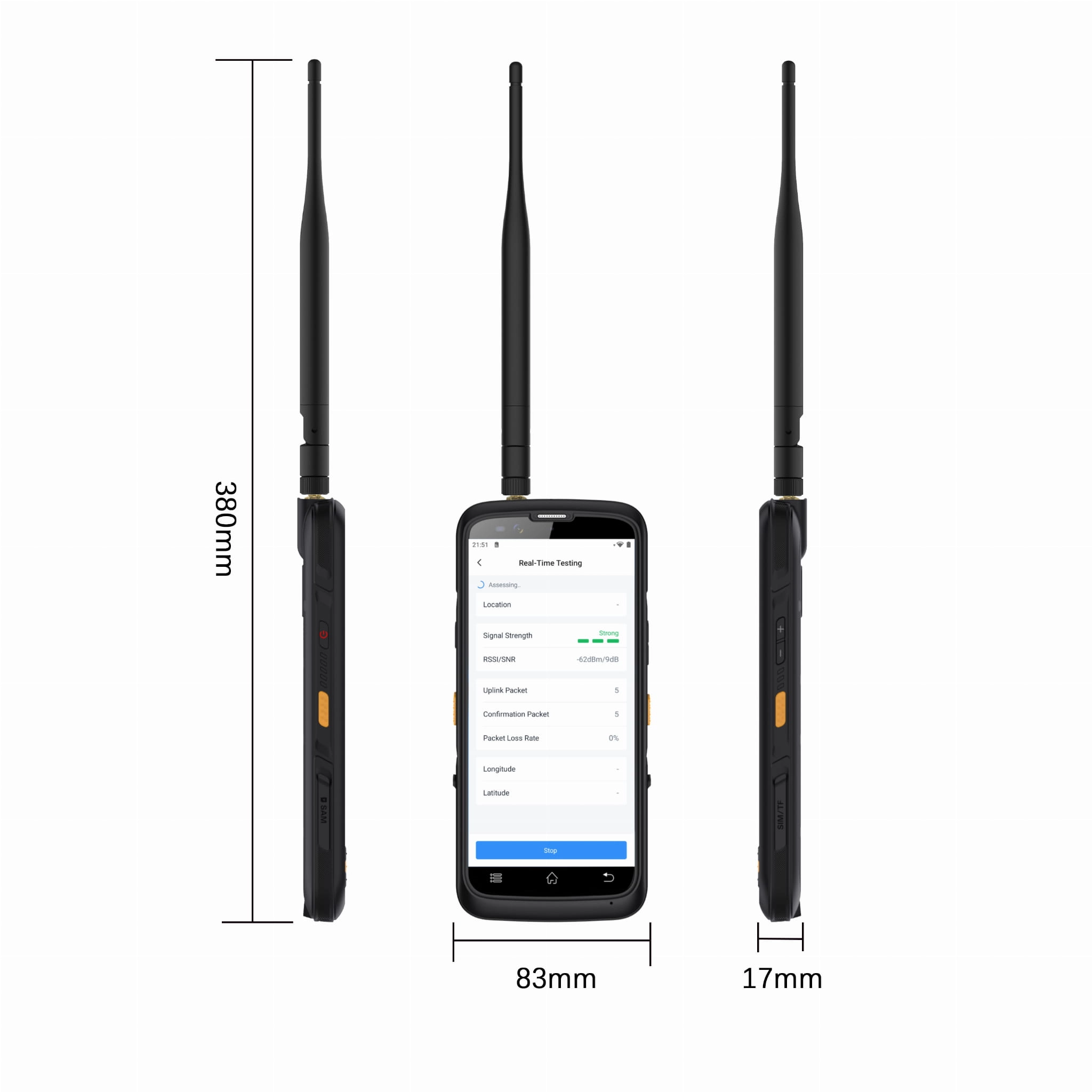

Obudowa FT101 ma wymiary 178 × 83 × 17 mm, dzięki czemu tester można wygodnie przenosić pomiędzy kolejnymi punktami pomiarowymi.

Masa urządzenia wynosi około 242 g bez anteny. Wersja 868 MHz wykorzystuje zewnętrzną antenę dostosowaną do wybranego pasma częstotliwości.
