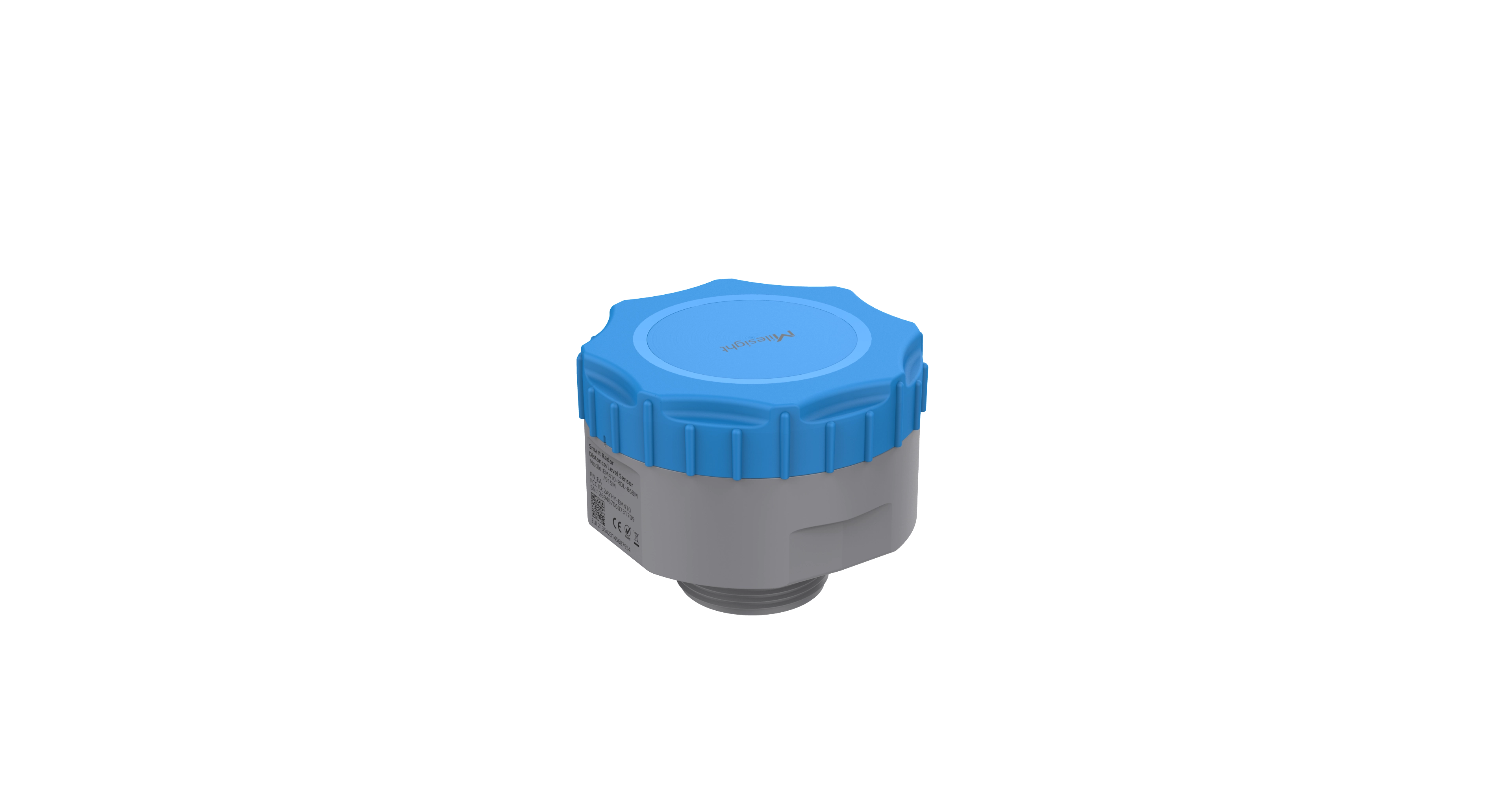

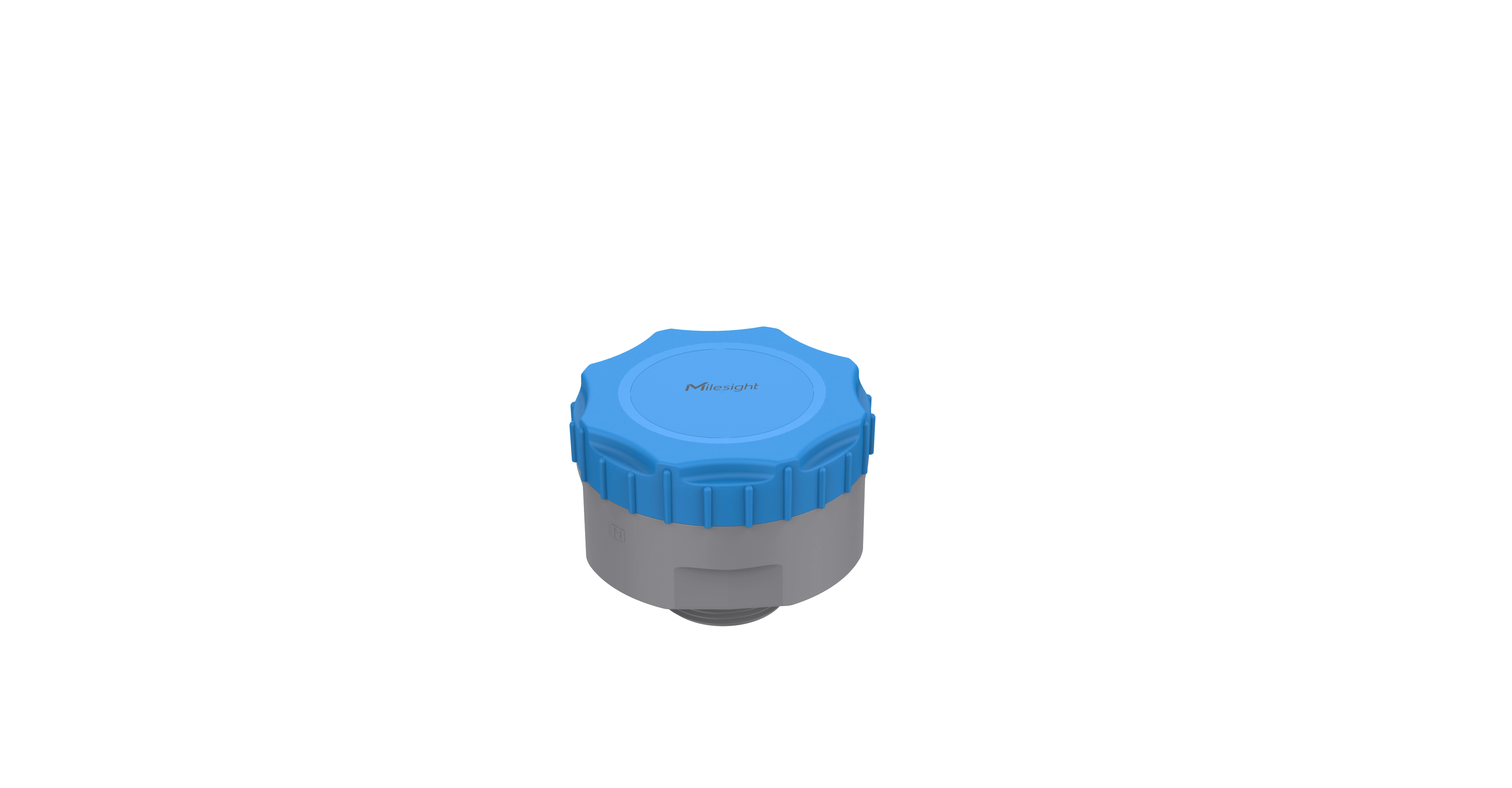

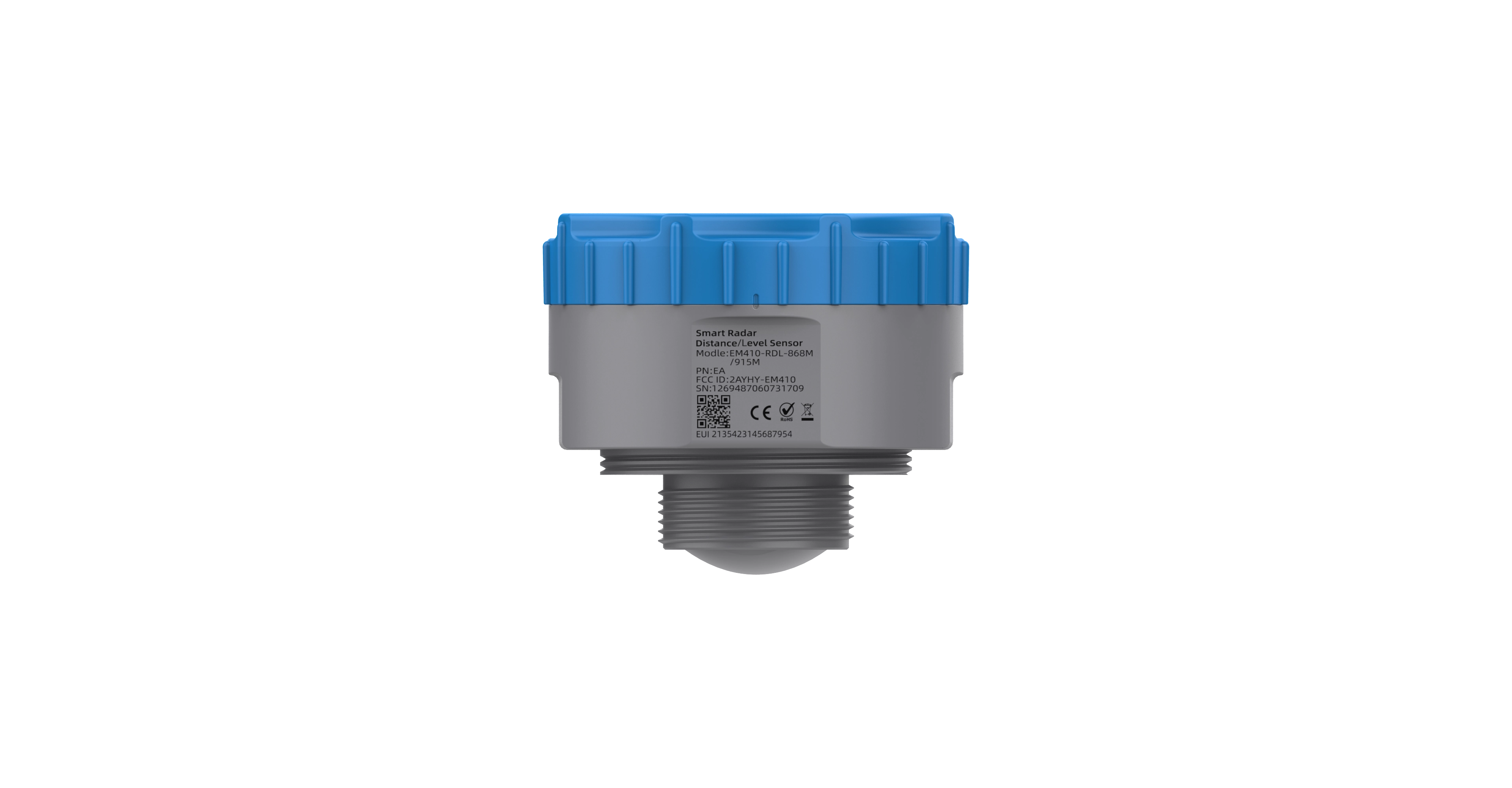

Milesight EM410-RDL-868M to przemysłowy radarowy czujnik odległości i poziomu z komunikacją LoRaWAN EU868. Radar fal milimetrowych 60 GHz umożliwia bezkontaktowy pomiar cieczy i gładkich powierzchni stałych w zakresie 0,3–12 m, z rozdzielczością 1 mm, wąską wiązką 8° oraz dokładnością sięgającą ±2 mm w optymalnych warunkach.
Wariant bez dodatkowego oznaczenia PN posiada wewnętrzną antenę LoRaWAN oraz przyłącze procesowe G 1½". Obudowa PVDF o stopniu ochrony IP68, pamięć 2000 rekordów, retransmisja danych, alarmy poziomu, diagnostyka radarowa i 3-osiowy akcelerometr umożliwiają niezawodny monitoring zbiorników, kanalizacji, studni i infrastruktury wodnej.
Koszty dostawy wybranego produktu
Cena dostawy dotyczy tego produktu (w wybranym wariancie - jeśli dotyczy). Może się ona zmienić po dodaniu innych produktów do koszyka.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Opis
Koszty dostawy
Produkty powiązane
EM410-RDL — bezkontaktowy pomiar poziomu do 12 metrów
Milesight EM410-RDL-868M to przemysłowy radarowy czujnik odległości i poziomu wykorzystujący technologię fal milimetrowych 60 GHz oraz komunikację LoRaWAN EU868.
Czujnik mierzy odległość od powierzchni cieczy lub gładkiego obiektu stałego bez fizycznego kontaktu z medium. Zakres od 0,3 do 12 metrów pozwala stosować go zarówno w zbiornikach, jak i w studniach, kanalizacji, zbiornikach retencyjnych czy infrastrukturze wodnej.
Ten wariant wykorzystuje wewnętrzną antenę LoRaWAN oraz standardowe przyłącze procesowe G 1½".
Radar 60 GHz, LoRaWAN i odporna konstrukcja IP68
0,3–12 m
Szeroki zakres pozwala monitorować poziom zarówno w mniejszych, jak i dużych zbiornikach.
Wiązka 8°
Wąska wiązka radarowa skupia pomiar na wybranej powierzchni i ogranicza wpływ elementów znajdujących się obok celu.
IP68 + PVDF
Szczelna obudowa z odpornego chemicznie PVDF wspiera pracę w wymagających warunkach terenowych.
Zdalny monitoring poziomu i odległości
Stabilny, bezkontaktowy pomiar 60 GHz
EM410-RDL emituje falę radarową w kierunku powierzchni cieczy lub obiektu, a następnie analizuje odbity sygnał w celu określenia odległości.
Technologia radarowa jest odporna na wiele czynników utrudniających inne metody pomiarowe, takich jak kurz, kondensacja, zmiany temperatury czy hałas akustyczny.
Zakres 0,3–12 m i rozdzielczość 1 mm
Nawet ±2 mm w optymalnych warunkach

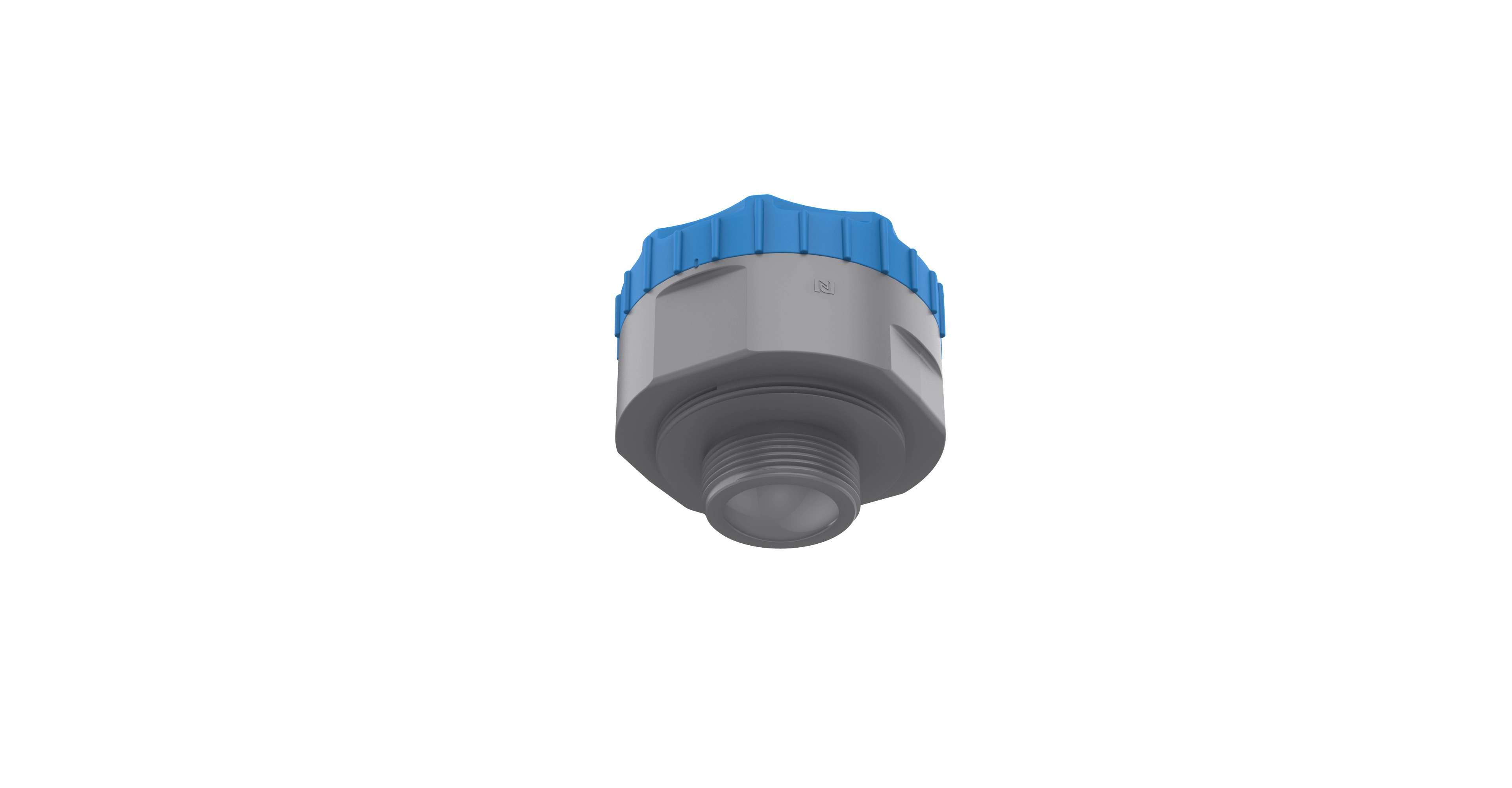

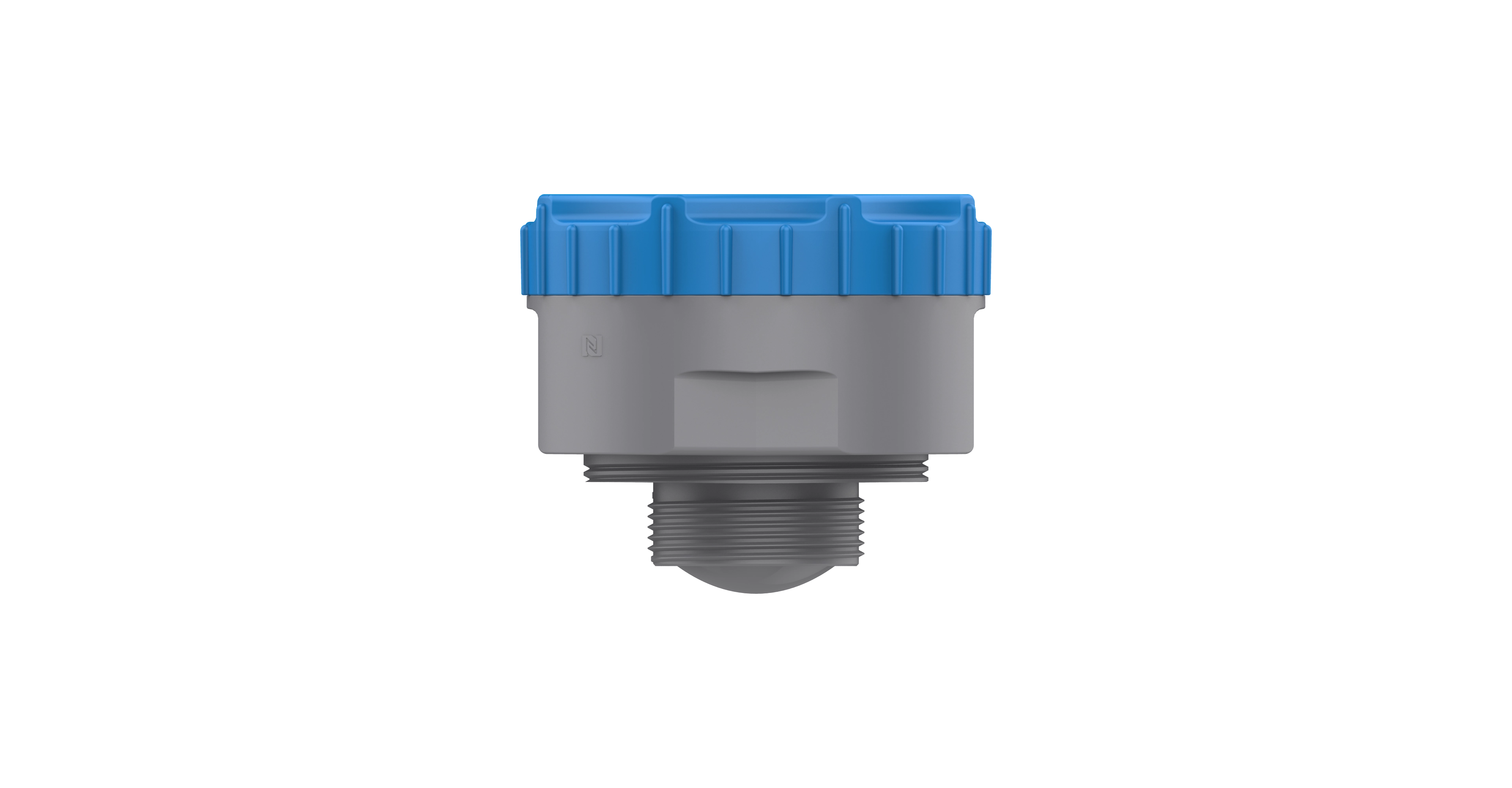

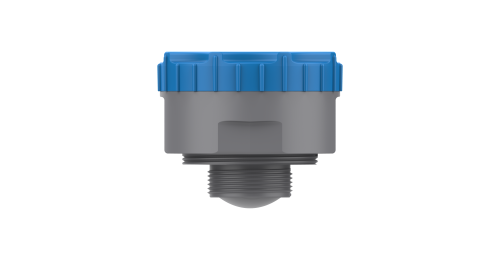

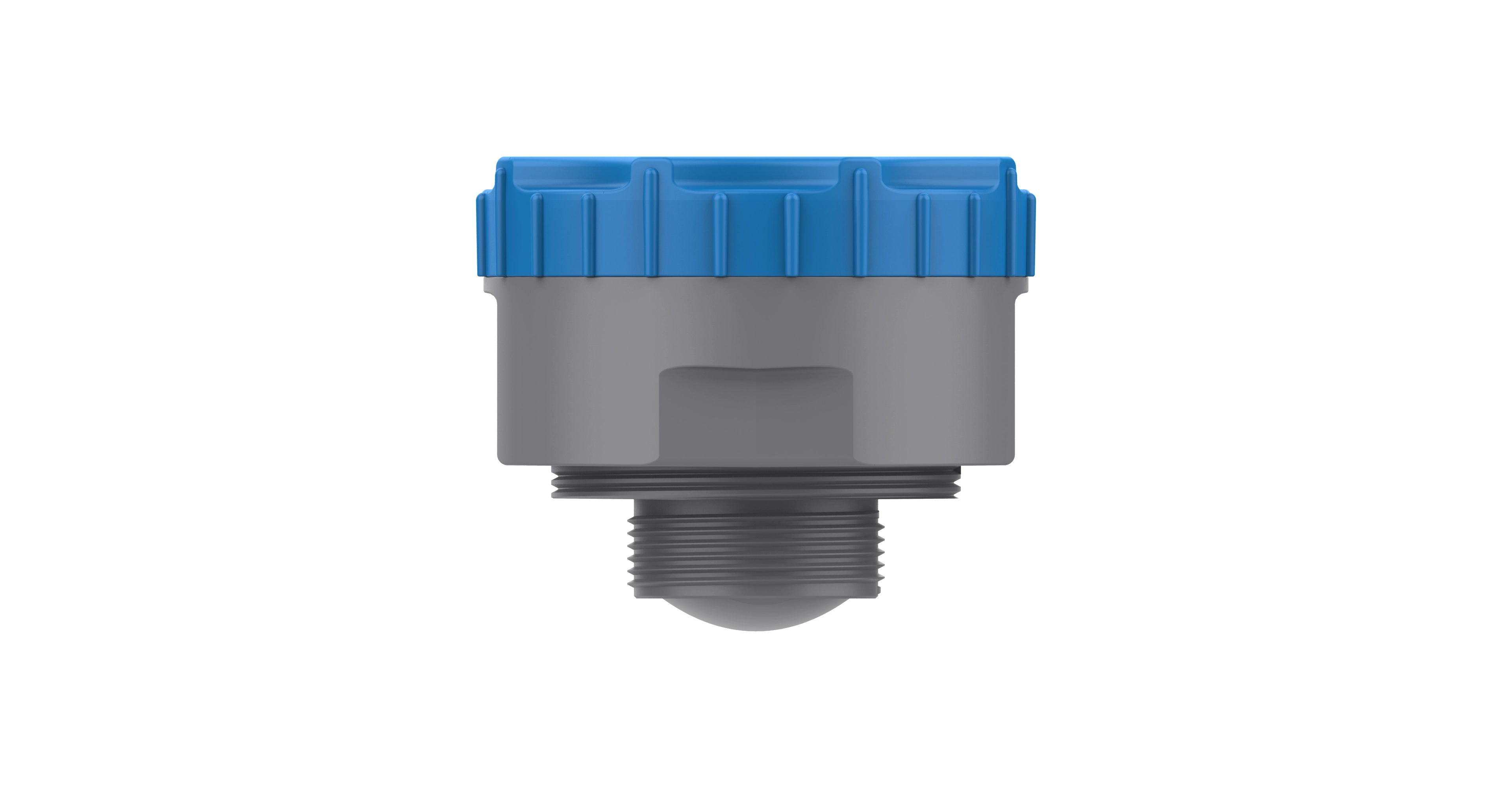

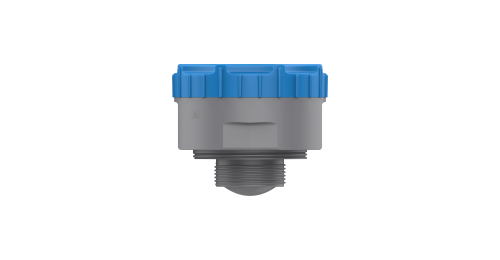

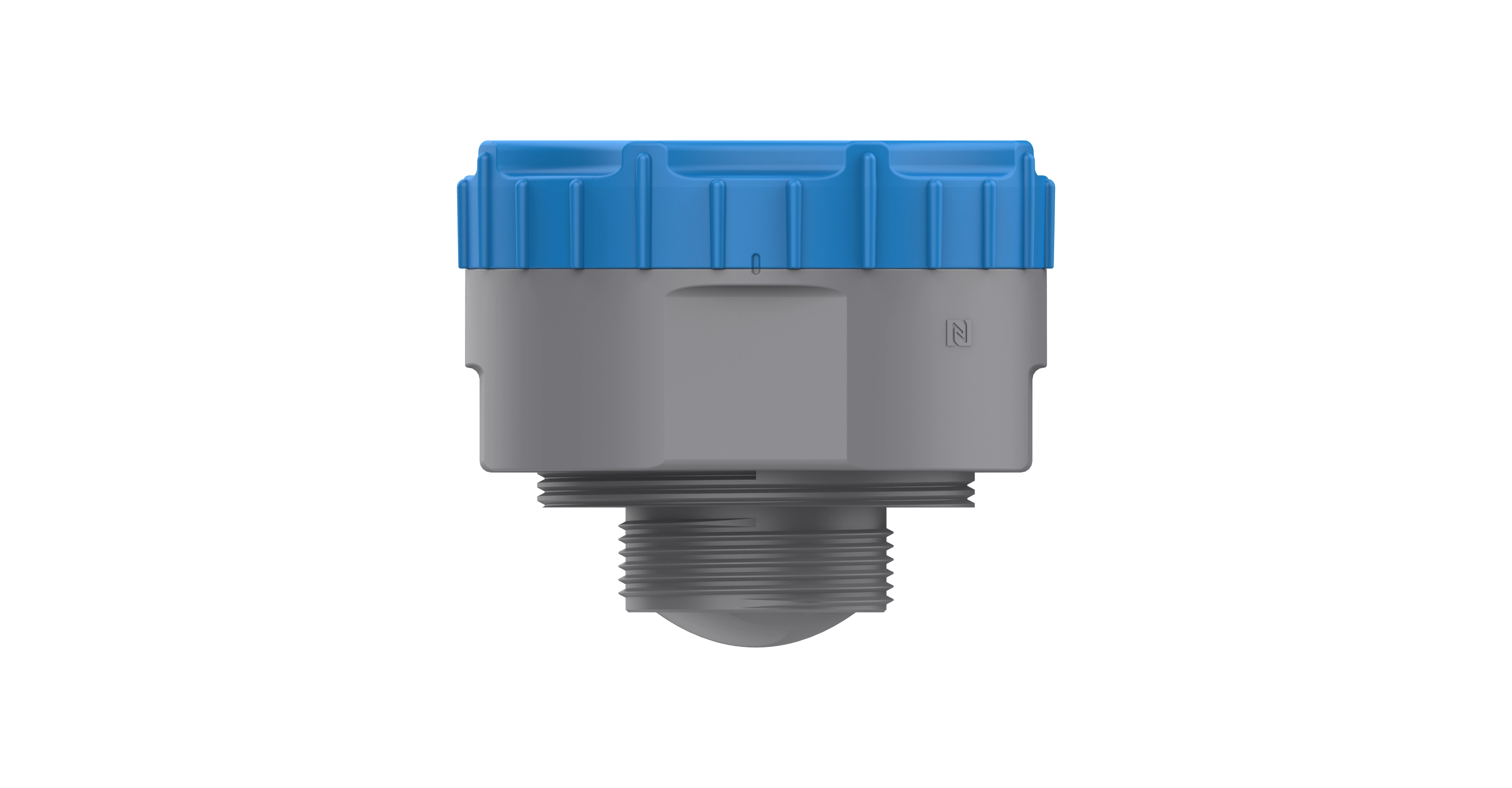

Wewnętrzna antena i gwint G 1½"
Brak dodatkowego oznaczenia PN oznacza standardową konfigurację z wewnętrzną anteną LoRaWAN oraz przyłączem procesowym G 1½".
W porównaniu z wariantem EA nie jest wymagane instalowanie zewnętrznej anteny ani prowadzenie dodatkowego przewodu antenowego.
Energooszczędna transmisja danych terenowych
EM410-RDL-868M komunikuje się poprzez standard LoRaWAN w europejskim paśmie EU868.
Czujnik może współpracować ze standardowymi bramkami i serwerami sieci LoRaWAN, umożliwiając budowę rozproszonego systemu monitoringu poziomu.
Tryby pracy dla różnych środowisk pomiarowych
EM410-RDL może być dopasowany do charakterystyki monitorowanego obiektu, między innymi standardowego zbiornika, studni deszczowej lub instalacji ściekowej.
3-osiowy akcelerometr i wykrywanie przechylenia
Wbudowany 3-osiowy akcelerometr monitoruje położenie urządzenia.
Status Normal / Tilt pozwala wykryć zmianę orientacji sensora, która mogłaby wpłynąć na kierunek wiązki radarowej i dokładność pomiaru.
Krzywa echa i kontrola poprawności instalacji
Radar-echo Curve
Krzywa echa pomaga ocenić jakość odbitego sygnału radarowego.
Diagnostic
Funkcja diagnostyczna wspiera ustawienie i kalibrację czujnika w konkretnej instalacji.
Blind Zone Alarm
Urządzenie może sygnalizować, gdy wynik znajdzie się w martwej strefie pomiarowej.
Automatyczne wykrywanie zmian poziomu
2000 rekordów i retransmisja pomiarów
2000 rekordów
Czujnik może lokalnie przechowywać do 2000 wpisów historycznych.
Retransmisja
Dane zapisane podczas czasowej utraty komunikacji mogą zostać ponownie przesłane.
Data Retrievability
Wersja LoRaWAN umożliwia pobieranie wcześniej zapisanych pomiarów.
NFC, Bluetooth i zdalny downlink
EM410-RDL może być konfigurowany za pomocą aplikacji mobilnej poprzez NFC lub Bluetooth.
Wybrane ustawienia mogą być również zmieniane zdalnie przez polecenia LoRaWAN downlink.
Około 7 lat autonomicznej pracy
EM410-RDL wykorzystuje baterię ER34615 Li-SOCl₂ o pojemności 19 000 mAh.
Milesight podaje około 7 lat pracy dla wersji LoRaWAN przy pomiarze co 15 minut, raportowaniu co 1440 minut i temperaturze 25°C.
* Wartość producenta przy pomiarze co 15 minut, raportowaniu co 1440 minut i temperaturze 25°C. Rzeczywista żywotność zależy od konfiguracji i warunków pracy.
IP68, PVDF i zakres temperatury −40…+70°C
IP68
Producent deklaruje odporność na zanurzenie w świeżej wodzie do głębokości 1 m przez 48 godzin.
PVDF
Materiał obudowy zapewnia wysoką odporność na korozję i zużycie.
−40…+70°C
Szeroki zakres temperatury umożliwia całoroczną pracę w wielu instalacjach terenowych.
Najważniejsze parametry EM410-RDL-868M
* Do ±2 mm dla idealnie gładkiej powierzchni lub spokojnej cieczy; do ±5 mm dla relatywnie gładkiej powierzchni lub stabilnej cieczy. ** Około 7 lat przy pomiarze co 15 minut, raportowaniu co 1440 minut i temperaturze 25°C.
EM410-RDL w systemie monitoringu poziomu
Dane z czujnika mogą być automatycznie przesyłane przez sieć LoRaWAN do centralnej platformy monitoringu.
