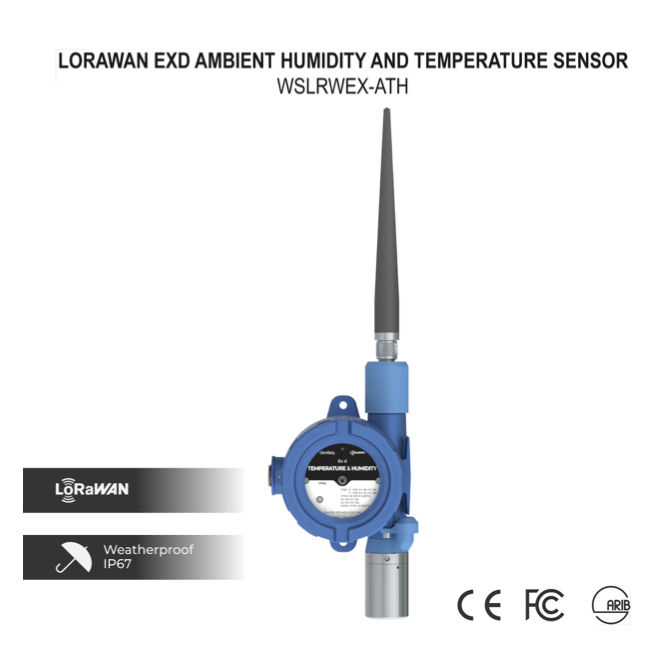

Czujnik temperatury i wilgotności ATEX (Ex d) LoRaWAN

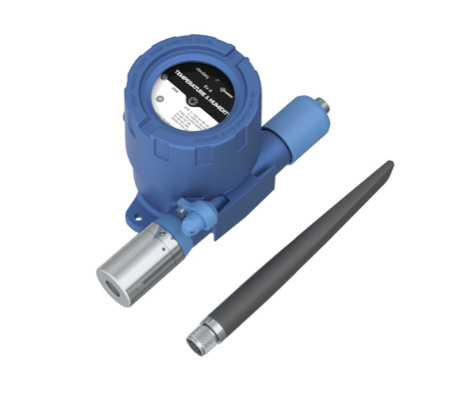

WSLRWEX-ATH to czujnik LoRaWAN wyposażony w komponenty o konstrukcji przeciwwybuchowej Ex d oraz wbudowany, wysokiej klasy czujnik temperatury i wilgotności otoczenia.

Dzięki bardzo niskiemu zużyciu energii oraz inteligentnemu oprogramowaniu całe urządzenie — obejmujące moduł bezprzewodowy i czujnik — może pracować na jednej baterii 3,6 V przez co najmniej 5 lat, przy przesyłaniu danych co 15 minut. Urządzenie obsługuje wszystkie pasma częstotliwości LoRaWAN.

Typowe zastosowania

Monitorowanie temperatury i wilgotności otoczenia w magazynach oraz w miejscach, w których mogą występować łatwopalne gazy lub pyły.

Zastosowania

Automatyczne systemy wentylacji, monitoring obiektów, kontrola jakości powietrza wewnętrznego, monitoring magazynów oraz monitorowanie temperatury.

Uwagi dotyczące zastosowania

Dokładność: należy określić wymagany poziom dokładności pomiaru.

Zakres temperatury pracy: należy upewnić się, że zakres pracy czujnika odpowiada warunkom panującym w danym zastosowaniu.

Czas reakcji: należy wybrać czujnik o czasie reakcji odpowiednim do wymagań aplikacji.

Wymiary i zużycie energii: w urządzeniach przenośnych lub zasilanych bateryjnie warto wybierać kompaktowe czujniki o niskim poborze energii.

Odporność na warunki środowiskowe: należy sprawdzić zgodność czujnika ze środowiskiem pracy, w tym jego odporność na kontakt z substancjami chemicznymi i innymi zanieczyszczeniami.

Typ czujnika:
Cyfrowy, kalibrowany fabrycznie, przesyłający wartości wilgotności i temperatury. Dostępny w wersji zintegrowanej lub zewnętrznej z przewodem.

Zakres pomiaru wilgotności i dokładność:
0–100% RH, ±2,0%

Rozdzielczość pomiaru wilgotności:
0,1%

Zakres pomiaru temperatury i dokładność:
od −40 do 85°C, ±0,2°C

Rozdzielczość pomiaru temperatury:
0,1°C

KOMUNIKACJA

Współczynniki rozpraszania SF:
SF7–SF12

Antena:
Zewnętrzna antena 2,0 dBi

Bateria:
1 bateria typu C, 3,6 V DC – bateria nie znajduje się w zestawie

Częstotliwość radiowa i moc nadawania:
860–930 MHz, 14–20 dBm, możliwość konfiguracji dla regionów: EU868, IN865, RU864, KR920, AS923, AU915 oraz US915

Protokół:

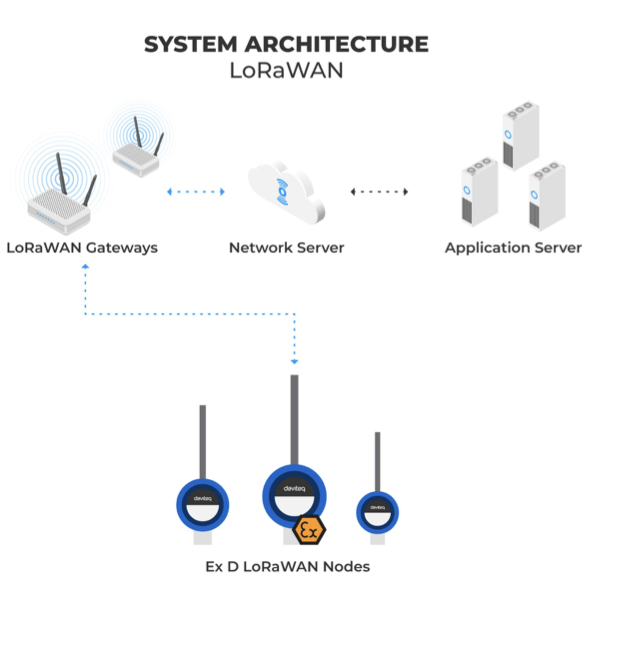

LoRaWAN®, klasa A

Tryby przesyłania danych:
W określonych odstępach czasu, po aktywacji kluczem magnetycznym oraz w przypadku wystąpienia zdarzenia alarmowego

Zgodność modułu radiowego:
ETSI EN 300 220, EN 303 204 – Europa
FCC CFR47 Part 15 – Stany Zjednoczone
ARIB STD-T108 – Japonia

CERTYFIKATY I OCHRONA PRZECIWWYBUCHOWA

Certyfikaty Ex d:
FTZU 03 ATEX 0207U, TÜV CY 18 ATEX 0206158 X, IECEx FTZU 12.0017U oraz IECEx MSC 19.0001X

Oznaczenie ochrony przeciwwybuchowej:
ATEX II 2G Ex db IIC T5/T6 Gb
ATEX II 2D Ex tb IIIC T100/T85°C Db

Zgodność z normami:
ATEX 2014/34/UE, IEC/EN 60079-0, IEC/EN 60079-1 oraz IEC/EN 60079-31

Obszary zastosowania:
Strefy zagrożenia gazowego 1 i 2 oraz strefy 21 i 22, w których występują łatwopalne pyły

PARAMETRY TECHNICZNE

Temperatura pracy:
od −40 do 85°C

Obudowa:
Odlew aluminiowy malowany proszkowo, stopień ochrony IP66

Montaż:
Otwory przeznaczone do montażu ściennego

Wymiary produktu:
wys. 163 × szer. 94 × gł. 72 mm, bez anteny

Masa netto:
1,5 kg bez baterii
