Właściwości produktu: | Typ produktu: | |
Zastosowanie: | |

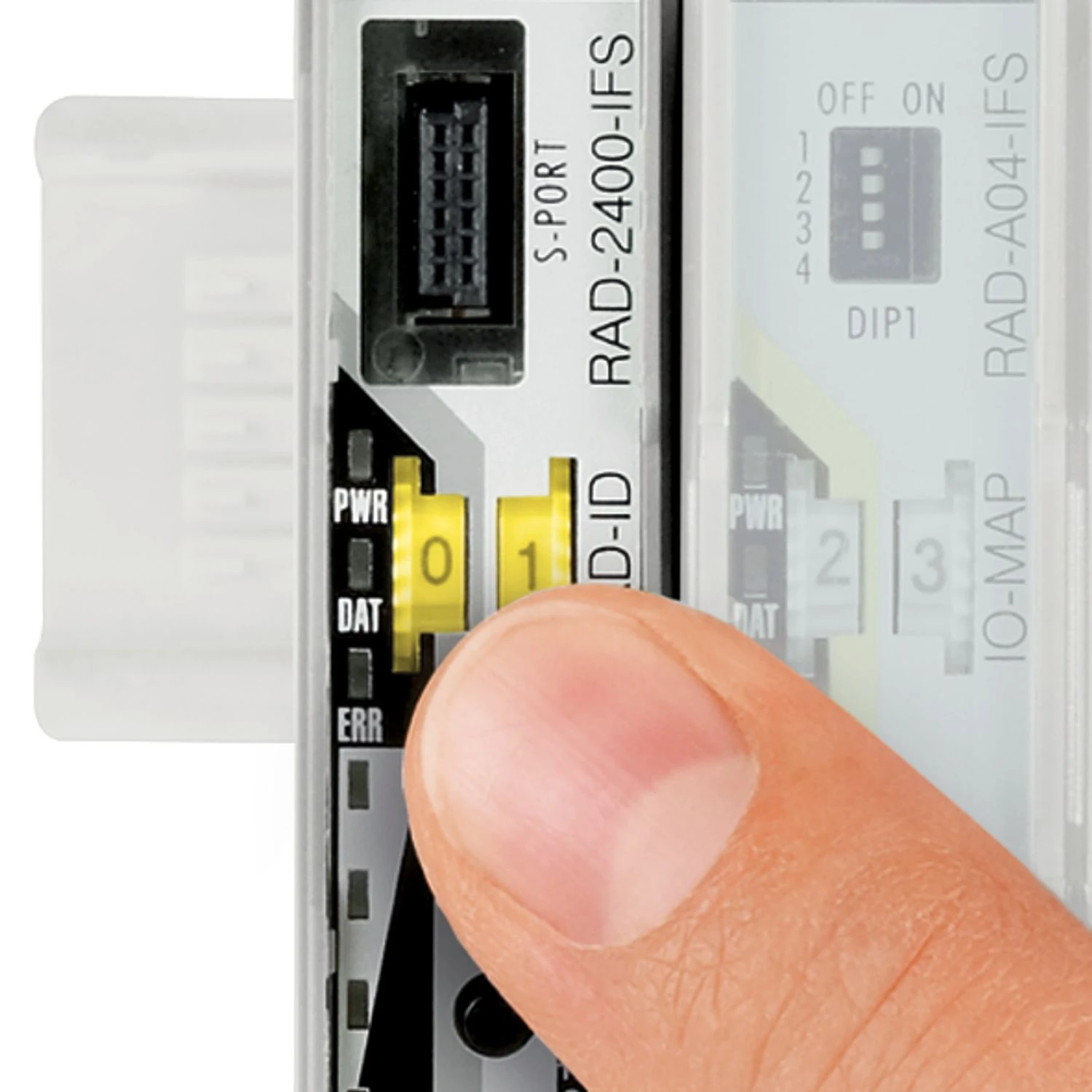

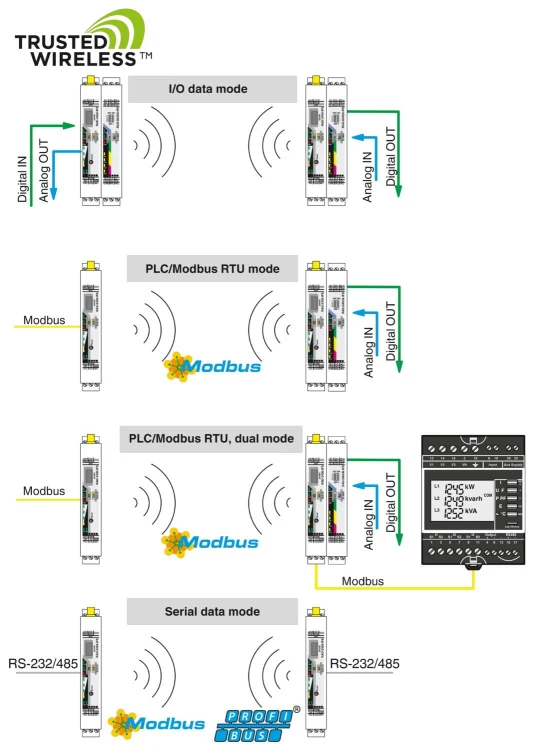

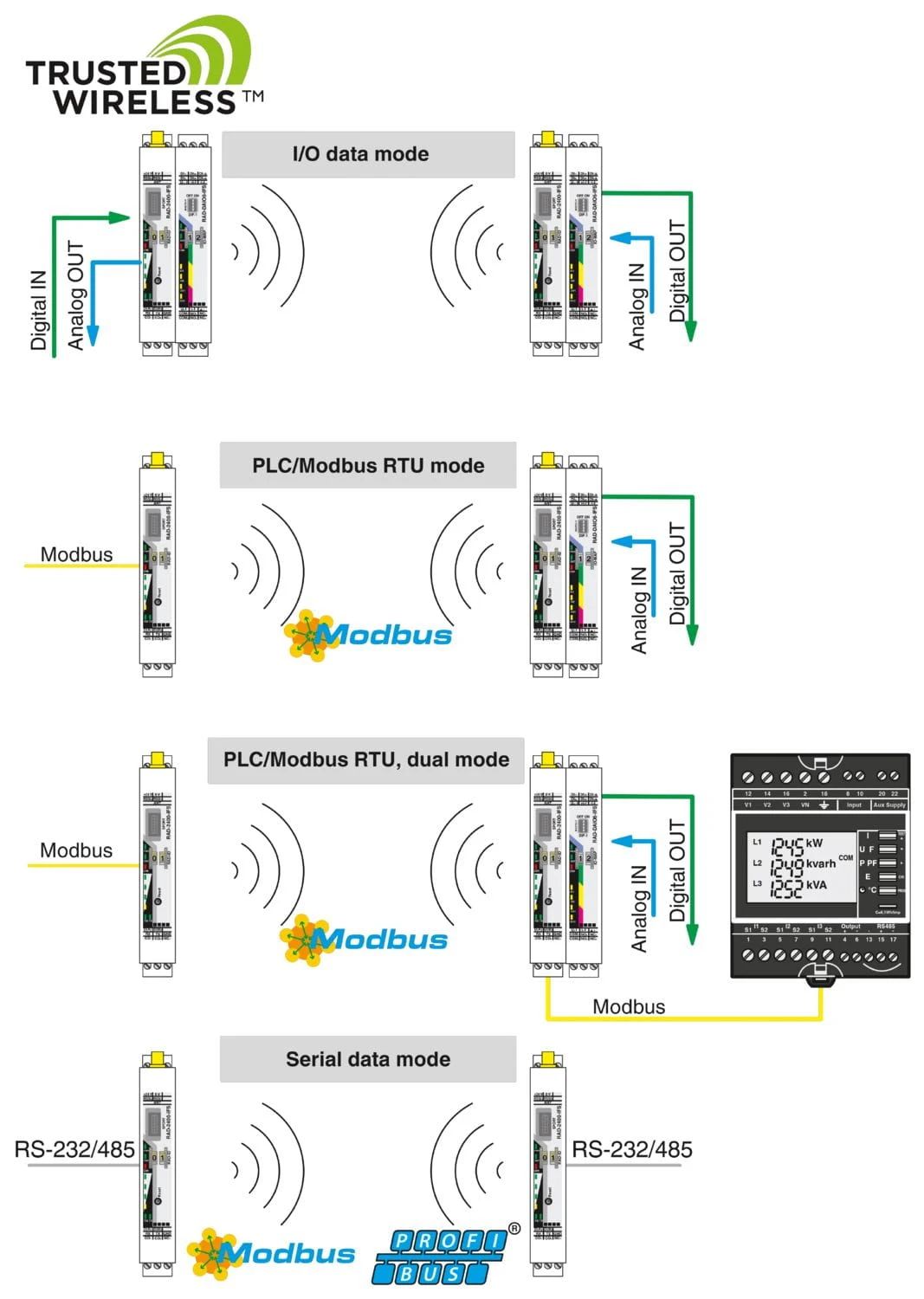

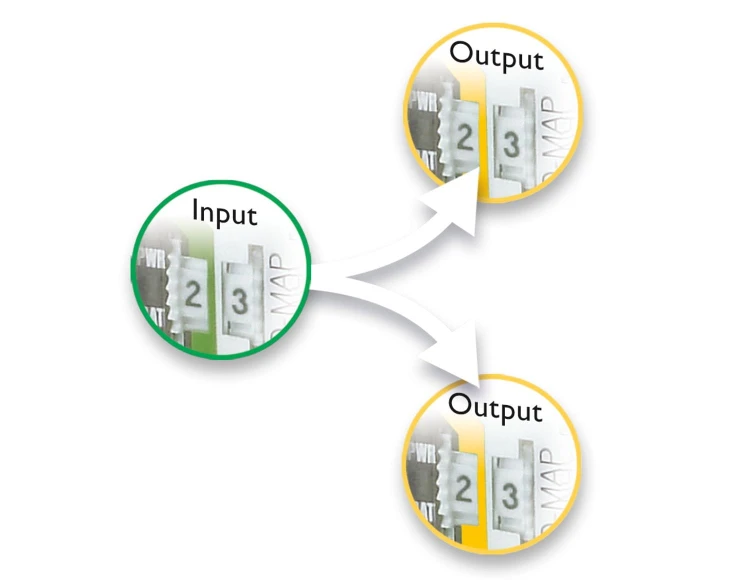

Rodzaj pracy: | | Tryb dualny PLC / Modbus/RTU (Aktywacja i konfiguracja za pomocą programu Software PSI-CONF) | | Tryb PLC/Modbus RTU (Aktywacja i konfiguracja za pomocą programu Software PSI-CONF) | | Dane szeregowe (Aktywacja i konfiguracja za pomocą programu Software PSI-CONF) | | Dane I/O (Ustawienia fabryczne, konfiguracja za pomocą pokrętła radełkowanego) | |
MTTF: | | 131 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 100%) | | 331 Lata (Standard SN 29500, temperatura 40°C, cykl roboczy 34,25%) | | 729 Lata (Standard SN 29500, temperatura 25°C, cykl roboczy 21%) | |
Parametry elektryczne: | Znamionowe napięcie izolacji: | | 60 V (Według EN/IEC 60079-7) | |
Maksymalna utrata mocy w warunkach znamionowych : | |
Ochrona przed przepięciami przejściowymi: | |
Granice systemu - 1 | Oznaczenie: | |
Liczba obsługiwanych uczestników: | |
Możliwa liczba modułów rozszerzeniowych: | |
Granice systemu - 2 | Oznaczenie: | |

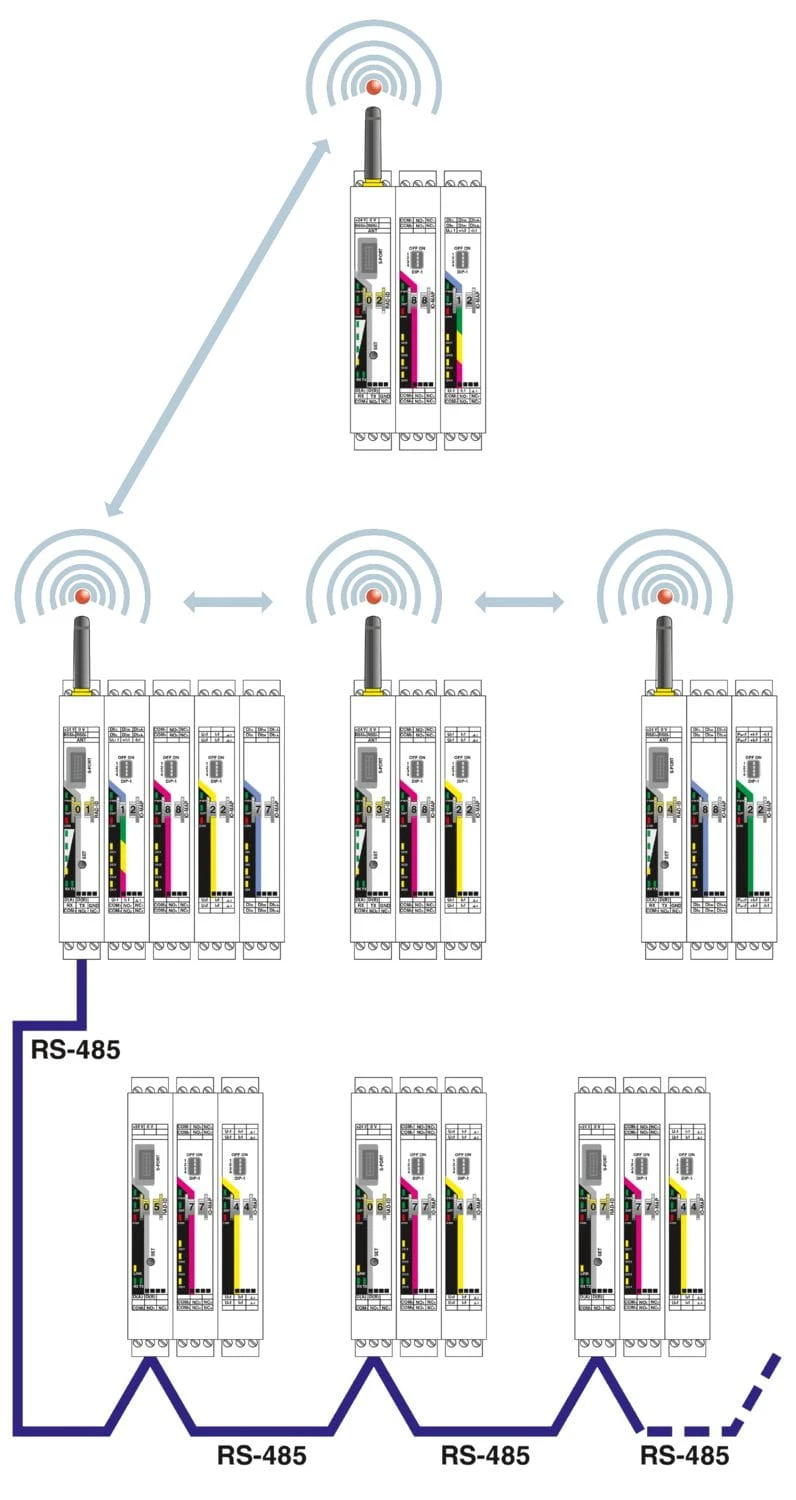

Liczba obsługiwanych uczestników: | | ≤ 99 (Moduły rozszerzeń I/O na sieć radiową, dezaktywacja interfejsów seryjnych) | | 0 (Brak możliwości wykorzystania modułów rozszerzeń I/O) | | ≤ 99 (Moduły rozszerzeń I/O na sieć radiową, dostęp do modułów rozszerzeń za pomocą protokołu transmisji Modbus RTU) | |
Zasilanie | Napięcie zasilania: | |
Zakres napięcia zasilania: | | od 19,2 V DC do 30,5 V DC | |
Pobór prądu maksymalny: | | ≤ 65 mA (przy 24 VDC, przy 25 °C, Stand-alone) | | ≤ 6 A (przy 24 V DC, przy pełnym obciążeniu konektora na szynę nośną) | |
Dane wyjściowe - cyfrowe | Oznaczenie wyjścia: | | Wyjście przekaźnikowe RF-Link | |
Rodzaj zestyku: | |
Materiał styków: | |
Maksymalne napięcie łączeniowe: | |
Maksymalny prąd łączeniowy: | |
Elektryczny czas użytkowania: | | 5x 105 cykli łączeniowych przy 0,5 A przy 30 V DC | |
Dane wyjściowe - analogowe | Oznaczenie wyjścia: | |
Sygnał wyjściowy napięcie: | |
Transmisja bezprzewodowa | Zasięg: | | ± 20 km (Zasięg może ulec znacznemu zwiększeniu lub zmniejszeniu i jest zależny od otoczenia, anteny i zastosowanego produktu.) | |

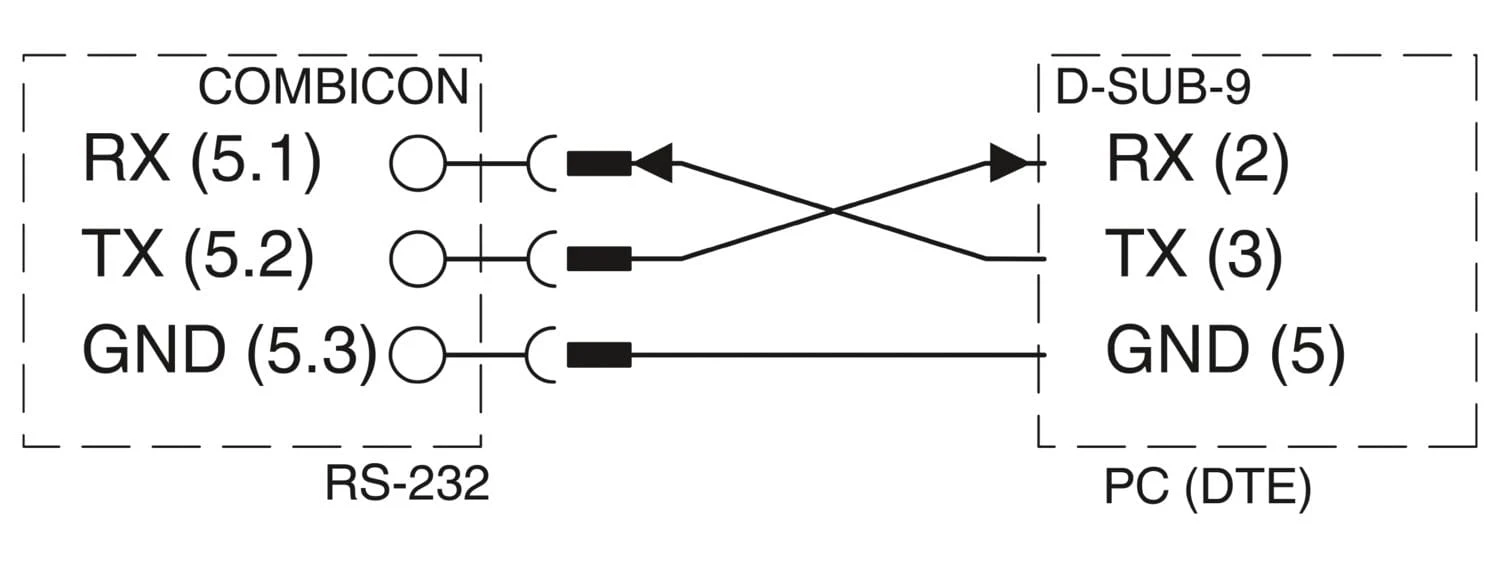

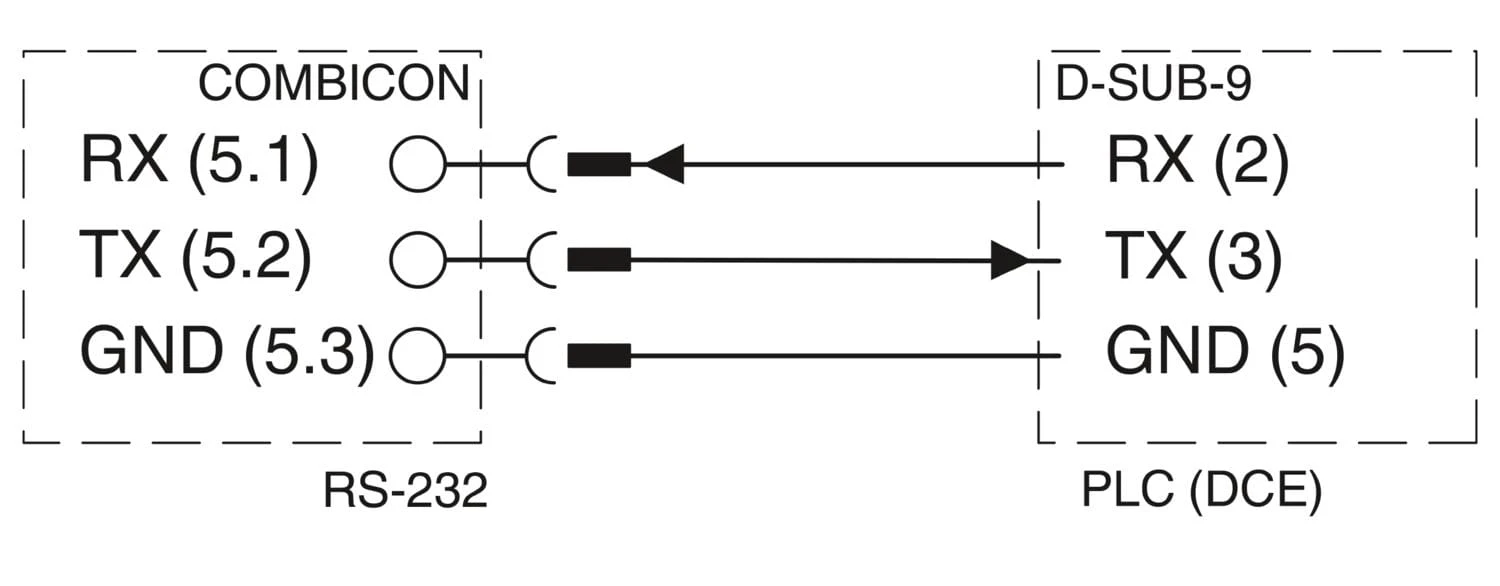

Szeregowy: RS-232 | Przepustowość: | | 300 Bit/s / 600 Bit/s / 1,2 kb/s / 2,4 kb/s / 4,8 kb/s / 9,6 kb/s / 19,2 kb/s / 38,4 kb/s / 57,6 kb/s / 93,75 kb/s / 115,2 kb/s | |
Rodzaj przyłącza: | | złącze śrubowe, wtykowe COMBICON | |
Technika przyłączeniowa: | |
Zasięg transmisji: | |

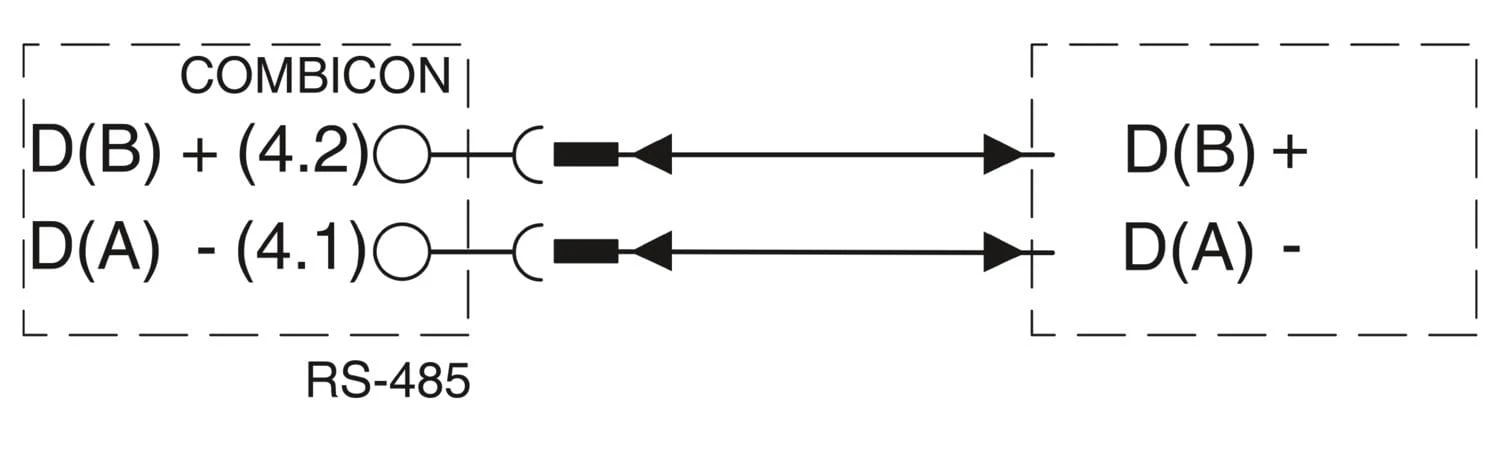

Szeregowy: RS-485 | Przepustowość: | | 300 Bit/s / 600 Bit/s / 1,2 kb/s / 2,4 kb/s / 4,8 kb/s / 9,6 kb/s / 19,2 kb/s / 38,4 kb/s / 57,6 kb/s / 93,75 kb/s / 115,2 kb/s | |
Rodzaj przyłącza: | | złącze śrubowe, wtykowe COMBICON | |
Technika przyłączeniowa: | |
Zasięg transmisji: | |

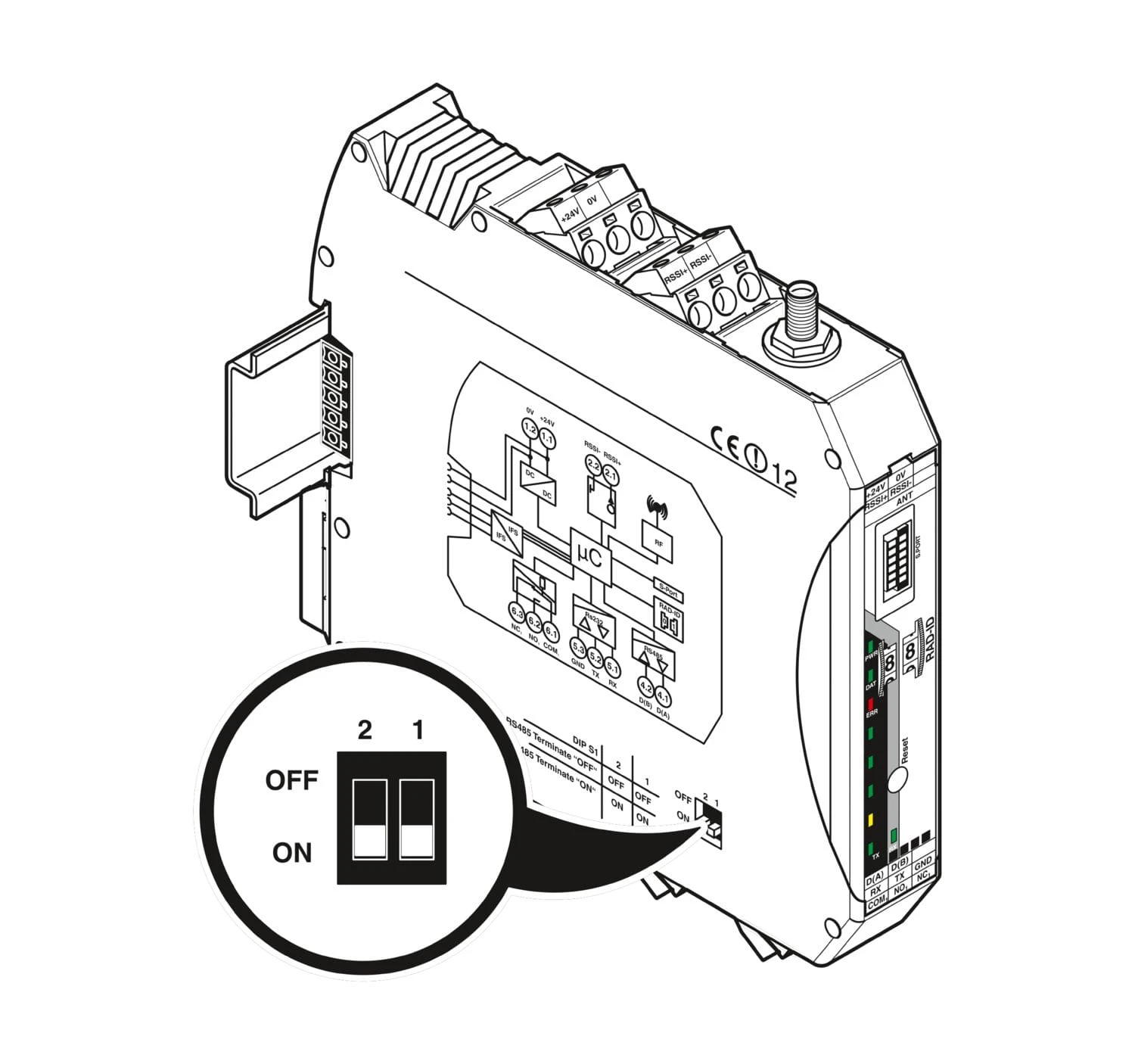

Terminator: | | 390 Ω (dołączany poprzez łącznik DIP) | | 150 Ω (dołączany poprzez łącznik DIP) | |
Wireless | Opis interfejsu: | |
Częstotliwość: | |
Zakres częstotliwości: | | od 869,4 MHz do 869,65 MHz | |
Odstęp kanałowy: | | 30 kHz (W zależności od struktury sieci i prędkości przesyłania danych) | |
Liczba grup kanałowych: | |
Moc nadawcza, minimalna: | |
Moc nadawcza, maksymalna: | | ≤ 27 dBm (500 mW, ustawienie fabryczne, nastawiane) | |
Szybkość transmisji: | | 120 kb/s (nastawny) | | 60 kb/s (nastawny) | | 19,2 kb/s (nastawny) | | 9,6 kb/s (Ustawienia fabryczne, nastawane) | | 1,2 kb/s (nastawny) | |
Czułość odbiornika, min.: | | -103 dBm (120 kb/s) | | -104 dBm (60 kb/s) | | -111 dBm (19,2 kB/s) | | -114 dBm (9,6 kB/s) | | -122 dBm (1,2 kb/s) | |
Rodzaj przyłącza anteny: | |
Bezpieczeństwo: | | 128-bitowe kodowanie danych | |

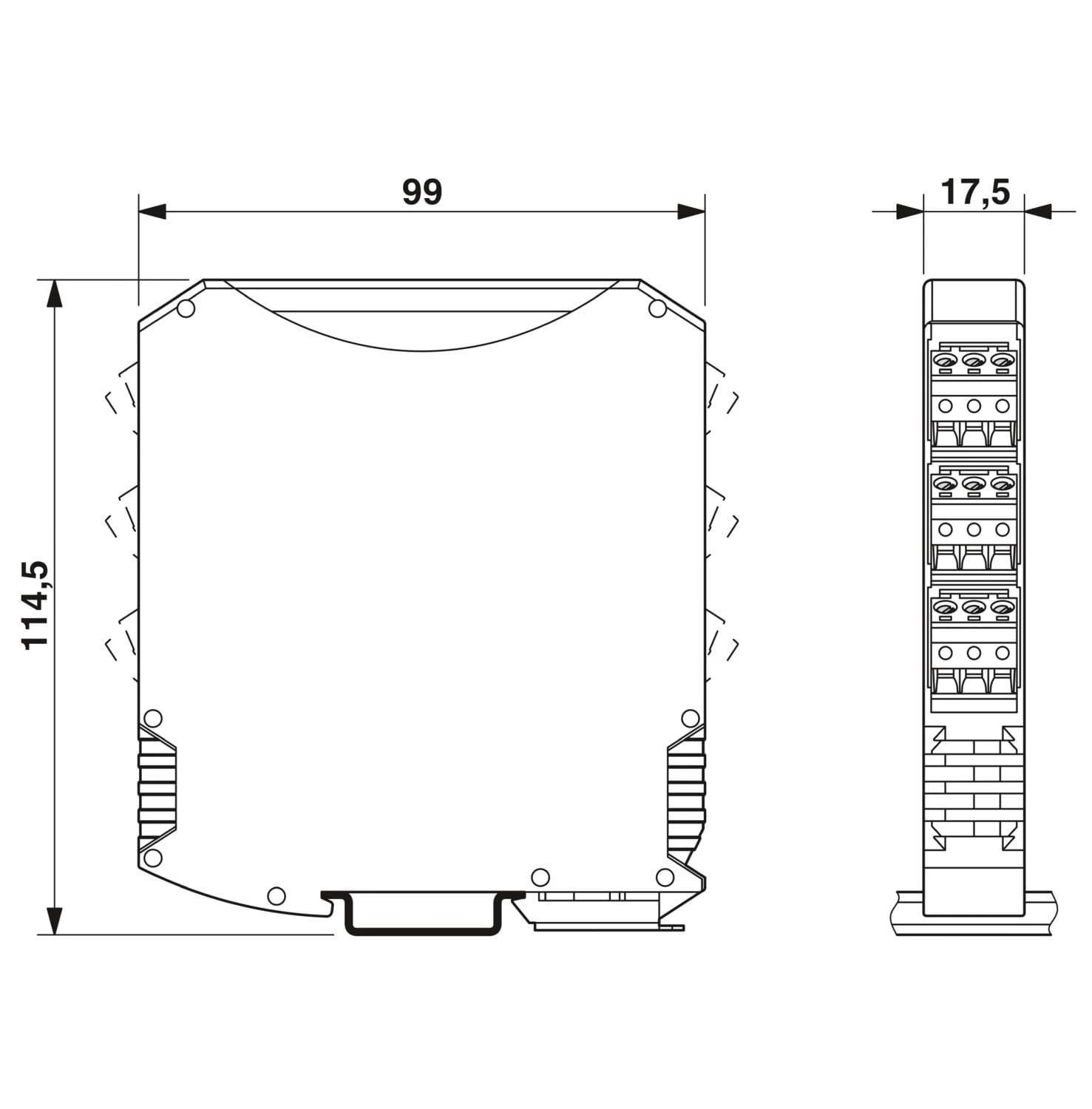

Wymiary | Rysunek: | |
Szerokość: | |
Wysokość: | |
Głębokość: | |
Sposób montażu: | | Montaż na szynie montażowej | |
Warunki otoczenia | Stopień ochrony | |
Temperatura otoczenia | |
