Phoenix Contact

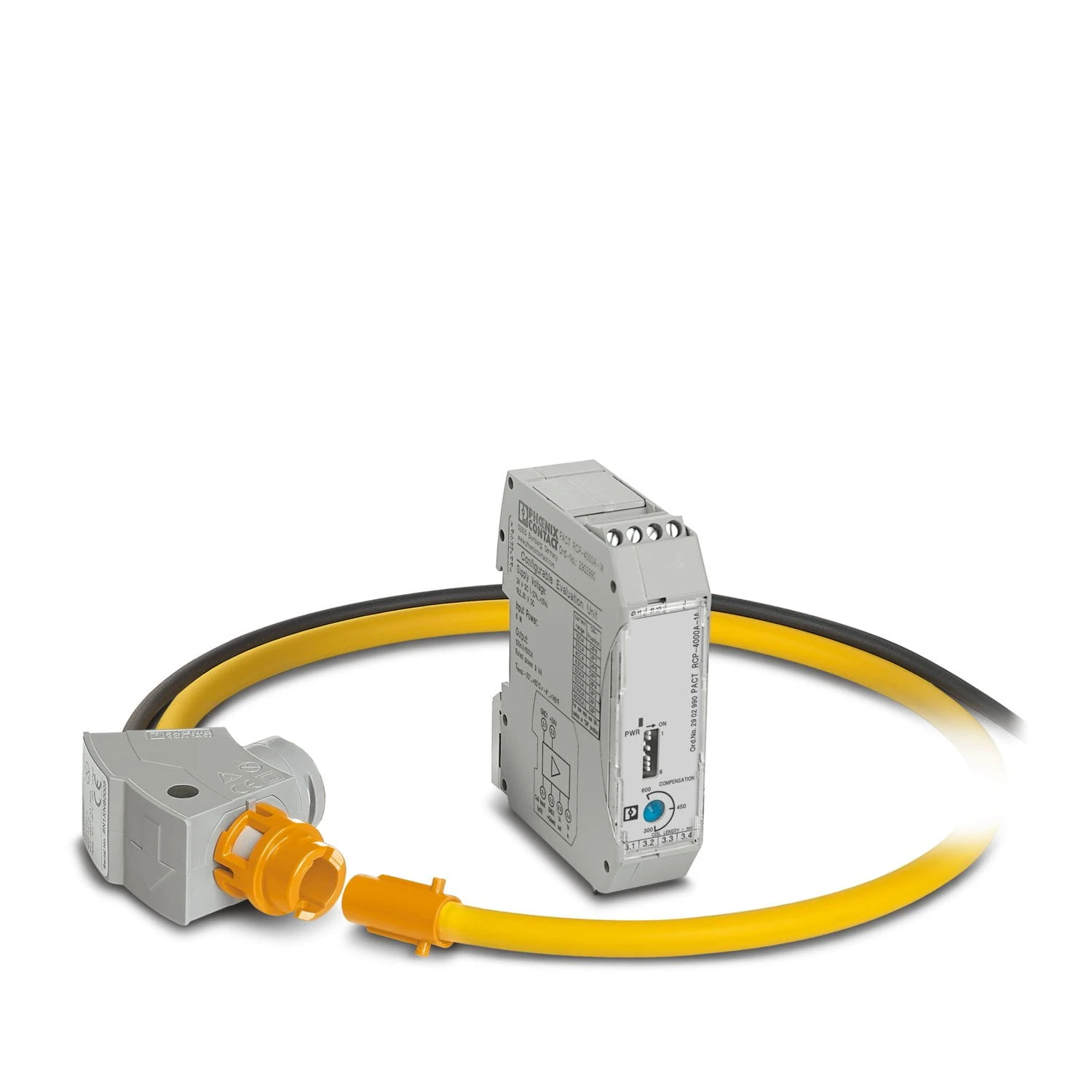

PACT RCP-4000A-1A-D95 - Przekładniki prądowe

Przejdź do sekcji Opinie
Dostępność:
duża ilość
Czas wysyłki: 31 dni
Odbiór osobisty za darmo

odbiór w siedzibie firmy

Cena 322,55 zł
bez 23% VAT

Ceny podane bez kosztów dostawy.

sztuka
Zapytaj o produkt
Udostępnij

Opis

Koszty dostawy

Opinie

Produkty powiązane

Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Tutaj znajdziesz odpowiedni przetwornik pomiarowy do mierzenia prądów stałych, zmiennych i odkształconych. Oferta zawiera różne opcje dla szerokiego zakresu pomiarowego: od bardzo małych prądów, zaczynając od 0 mA do 100 mA, aż po większe prądy do 600 A. Aby szybko dodać dodatkowe punkty pomiarowe w istniejących instalacjach, warto skorzystać z wariantów z wyjmowanym czujnikiem Rogowskiego.
Przetworniki pomiarowe prądu AC i przetworniki pomiarowe prądu AC/DC

Właściwości produktu:

Typ produktu:

Current transformer

Parametry elektryczne:

Galwaniczna separacja:

Wzmocniona izolacja wg IEC 61010-1

Współczynniki temperatury:

0,005 %/K (+10 °C ... +70 °C, oba komponenty mają taką samą temperaturę otoczenia)
0,07 %/K (-20 °C ... +10 °C, oba komponenty mają taką samą temperaturę otoczenia)

Cewka pomiarowa:

Budowa linki przewodu sygnałowego :

2x 0,22 mm (Sygnał (ocynowany))
1x 0,22 mm (Ekran (ocynowany))

Znamionowe napięcie izolacji :

1000 V AC (rms CAT III)
600 V AC (rms CAT IV)

Napięcie probiercze:

10,45 kV DC (60 s)

uchyb podstawowy :

<± 0,2 %

Przetwornik pomiarowy:

maksymalny błąd przenoszenia :

≤ 0,5 % (od wartości końcowej zakresu)

Zakres częstotliwośc :

od 45 Hz do 65 Hz

Maks. mierzalne wyższe harmoniczne :

< 2 kHz

Zakres częstotliwośc :

< 190 mA (przy 19,2 V)

Napięcie probiercze:

1,5 kV AC (Zasilanie/wejście i wyjście: 50 Hz, 1 min)

Zasilanie: Przetwornik

znamionowe napięcie zasilania:

24 V DC
-20 % ... +25 %

Zakres napięcia zasilania:

od 19,2 V DC do 30 V DC

Pobór prądu maksymalny :

190 mA

Pobór mocy:

4 W

Dane wejściowe

Oznaczenie:
Cewka pomiarowa

Zakres mierzonych częstotliwości :
od 40 Hz do 20000 Hz

Przekładnik prądowy :

Konfigurowalne/programowalne:
poprzez przełączniki DIP

Moc znamionowa :
1,25 VA

Prąd znamionowy pierwotny Ipn:
od 0 A AC do 100 A AC
od 0 A AC do 250 A AC
od 0 A AC do 400 A AC
od 0 A AC do 630 A AC
od 0 A AC do 1000 A AC
od 0 A AC do 1500 A AC
od 0 A AC do 2000 A AC
od 0 A AC do 4000 A AC

Dane wyjściowe:

Oznaczenie :
Przetwornik pomiarowy

Sygnał wyjściowy prąd :
od 0 A AC do 1 A AC

Moc znamionowa :
1,25 VAC

Obciążenie :
od 0 Ω do 1,25 &Oemga;

Maks. dystans do przewodów miedzianych przy PN maks. :
16 m (0,75 mm² (AWG 20))
32 m (1,5 mm² (AWG 16))
55 m (2,5 mm² (AWG 14))

Wymiary

Szerokość:
22,5 mm

Wysokość:
85 mm

Głębokość:
70,4 mm

Sposób montażu:
Montaż na szynie montażowej

Warunki otoczenia

Stopień ochrony cewki pomiarowej:
IP67 (Bez oceny UL)

Stopień ochrony przetwornika:
IP20

Temperatura otoczenia:
od -30 °C do 80 °C (Cewka pomiarowa)
od -40 °C do 70 °C (Przetwornik pomiarowy)

Korzyści

  • Niski błąd (<1%) i wysoka precyzja zapewniają dokładność.
  • Zwiększone bezpieczeństwo dzięki zgodności z normą IEC 61010-1.
  • Działa w ekstremalnych temperaturach, z ochroną IP67 dla cewki.
  • Obsługuje prądy do 4000 A AC, nadaje się do różnych aplikacji.
  • Szybka instalacja na szynie DIN, kompaktowe wymiary.
